对夹式蝶阀 - 上海誉太自控阀门有限公司

全衬氟F46对夹式蝶阀特点
- 全衬氟F46对夹式蝶阀是用氟塑料FEP衬覆蝶板和阀体内表面，使腐蚀性介质与金属表面隔离开。解决了氟塑料强度低，不能承受高压力，金属材料不耐腐蚀的问题。
- 聚全氟乙丙烯FEP是四氟乙烯和六氟丙烯的共聚物，所以也称为F46，一般四氟乙烯占83%，六氟丙烯17%。FEP性能与应用范围类似PTFE，使用温度比PTFE低50℃。硬度和强度比PTFE高，长期使用温度-55℃～205℃。脆化温度-90℃。分解温度＞400℃。FEP成型加工型好，可以进行压模，挤出，注射成型。
- 聚全氟乙丙烯FEP的加工方法可以采用注射成型，模压成型，挤出成型，涂覆。
- 注射成型：机筒和喷嘴温度为320-400℃，模具温度为200-230℃，注射压力为29.4-137.2MPa。
- 模压成型：可以采用棒，板，层压板和填充制品，加热至290-370℃熔融，在冷却至150-200℃，在7-12MPa压力下，使熔体充满模具，压实，脱模即可。
- 挤出成型：挤出机的螺杆长径比大于15，压缩比为3:1，模口温度为315-400℃，压力为0.98-17.64MPa。
- 涂覆:在FEP分散液中，加入浓缩剂聚氧乙烯烷基酚醚，可用喷涂，涂刷，沸腾浸涂和火焰喷涂，静电喷涂。进行涂层加工，在进行塑化。
- 全衬氟F46对夹式蝶阀，比全衬聚四氟乙烯PTFE成本低，加工性好，耐酸碱腐蚀性接近，应用比全衬聚四氟乙烯蝶阀应用更加广泛。
- 全衬氟F46对夹式蝶阀的扭矩比普通橡胶阀座的对夹软密封蝶阀要大些，配气动执行器和电动执行器时要注意加大安全系数。
对夹式卫生级蝶阀
对夹式无销脱硫蝶阀
对夹式软密封蝶阀安装时防止蝶板与管道干涉
- 对夹式软密封蝶阀蝶板转动时，会超过两端法兰密封面。因此蝶板与相邻零件之间没有干涉是保证蝶阀正常使用的条件。受干涉的蝶板转动中会擦伤蝶阀密封面，严重会损坏阀轴，定位销，蝶板。
- 防止蝶板与管道干涉的主要措施：
- 1保证安装质量，使蝶阀相邻两侧管线轴线一致，尤其蝶阀与橡胶软接头配装时，应十分重视。
- 2选用的螺栓直径接近法兰，阀体螺栓孔直径。
- 3安装前，认证检查管道内件和圆度，不允许管道内壁上靠近法兰处有突出部分。
- 4保证法兰盘螺栓孔，阀体螺栓孔径向位置精度。
- 5连接螺栓不应有较大的弯曲变形。
- 6适当增加阀体螺栓孔长度。
- 7适当减小蝶板直径，但是随着蝶板直径减少，流阻增加，压力损失加大。
对夹软密封塑料蝶阀

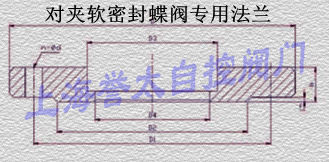

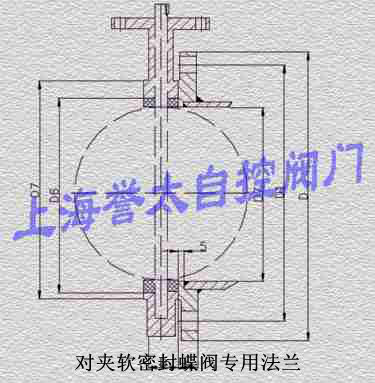

对夹软密封蝶阀专用法兰优点
- 对夹软密封蝶阀由于阀体，阀板，密封圈，可以分别采用不同材料，用于不同的介质环境。阀体采用对夹结构，重量轻，节约安装空间，降低成本。
- 对夹软密封蝶阀安装时，尽量采用软密封对夹蝶阀专用法兰，其法兰内径可以与软密封蝶阀密封圈完美贴合，不会存在普通平焊法兰由于需要焊接管子，造成法兰密封圈和蝶阀密封圈没有完全贴合，引起法兰密封部位外漏，造成不必要的损失。
- 因为普通平焊法兰内径比对夹软密封蝶阀内径要大些，其法兰密封面与对夹软密封蝶阀密封圈接触面积小，密封效果差，会存在泄露隐患。低压时可能没问题，当压力高时，容易在密封面处造成介质外漏。
- 对夹软密封蝶阀法兰内径与对夹软密封蝶阀阀座密封圈内径相同，内径上有凸台，管子插进法兰由凸台来限位，由于凸台的存在，加大了法兰密封面积，软密封阀座完全压制法兰密封面上，密封效果好。
