WSD71X/WSD371X对夹式卫生级蝶阀 产品概述
WSD71X/WSD371X对夹式卫生级蝶阀，采用对夹式连接。阀体，蝶板采用304,316等不锈钢材料制成，表面经过抛光处理，易清洗。蝶板密封圈材料采用硅橡胶或食品级三元乙丙橡胶材料，安全无毒。可以采用手柄开关或蜗轮头开关控制，可以对管道内介质进行开关控制或调节控制。可以配装气动执行器或电动执行器，进行远程自动控制。
WSD71X/WSD371X对夹式卫生级蝶阀 产品特点
- 对夹式连接，阀体重量轻，成本低。
- 软密封阀座密封圈，密封性好。
- 阀体，蝶板经过抛光处理，易清洗。
- 阀体，蝶板等零件采用不锈钢材料，防腐蚀。
- 手柄带有自动定位功能，可以用于调节控制。
WSD71X/WSD371X对夹式卫生级蝶阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
WSD71X/WSD371X-6 |
0.6 |
0.9 |
0.66 |
硅橡胶≤180℃，三元乙丙橡胶≤120℃，氟橡胶≤230℃ |
水，气体，油品 |
|
WSD71X/WSD371X-10 |
1.0 |
1.5 |
1.1 |
||
|
WSD71X/WSD371X-16 |
2.5 |
3.75 |
2.75 |
||
|
WSD71X/WSD371X-150LB |
150LB |
3.1 |
2.2 |
||
|
WSD71X/WSD371X-10K |
10K |
2.4 |
1.5 |
||
|
蝶阀设计标准 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
WSD71X/WSD371X对夹式卫生级蝶阀 零件材料
|
零件名称 |
零件材料 |
|
阀体 |
不锈钢304,不锈钢304L，不锈钢316,不锈钢316L |
|
阀座 |
VMQ硅橡胶，EPDM三元乙丙橡胶，FPM氟橡胶 |
|
阀板 |
不锈钢304,不锈钢304L，不锈钢316,不锈钢316L |
|
衬套 |
聚四氟乙烯 |
|
阀杆 |
304,316 |
|
手柄 |
不锈钢 |
|
涡轮头 |
碳钢 |

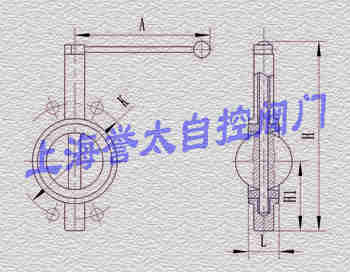

WSD71X/WSD371X对夹式卫生级蝶阀 外形尺寸
|
公称通径 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
|||||
|
DN40 |
43 |
63 |
235 |
270 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
235 |
270 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
250 |
270 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
275 |
270 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
316 |
270 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
340 |
310 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
376 |
310 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
430 |
310 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
公称通径 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
43 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
68 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
78 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
78 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
102 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
114 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
127 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
DN600 |
154 |
413 |
1131 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
DN700 |
165 |
478 |
1476 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
DN800 |
190 |
525 |
1533 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
DN900 |
203 |
585 |
1655 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
DN1000 |
216 |
640 |
1765 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
订货须知：
蝶阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
相关产品：手动对夹软密封蝶阀
