D71X/D371X手动对夹软密封塑料蝶阀 产品概述
D71X/D371X手动对夹软密封塑料蝶阀,采用对夹式连接。由阀体,蝶板,阀杆,阀座密封圈,手柄或蜗轮组成。用手柄或蜗轮驱动蝶板转动90°,完成蝶阀的开关过程。阀体和蝶板采用ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF等塑料。蝶板为中线结构,阀座密封圈可以采用丁腈橡胶,三元乙丙橡胶等材料。根据管道内介质,选用适合的材料组合,节约成本。手柄有开度定位装置,蜗轮机构本身可以自锁,使蝶阀可以用于对管道内介质调节控制。软密封蝶阀密封性好,对夹式阀体重量轻,成本低,适用于对管道内常温介质开关控制或调节控制。
D71X/D371X手动对夹软密封塑料蝶阀 产品特点
- 对夹式连接,主要零件采用塑料材料制成,重量轻。
- 软密封阀座密封圈,密封性好。
- 可以用于对介质的开关控制或调节控制。
- 多种塑料材料,耐酸碱性能好。
- 手柄带有自动定位功能,可以用于调节控制。
D71X/D371X手动对夹软密封塑料蝶阀 技术参数
型号 | 公称压力Mpa | 试验压力Mpa | 工作温度℃ | 适用介质 | |
壳体 | 密封 | ||||
D71X/D371X-6 | 0.6 | 0.9 | 0.66 | ≤60℃ | 水,气体, 液体 |
D71X/D371X-10 | 1.0 | 1.5 | 1.1 | ||
D71X/D371X-150LB | 150LB | 3.1 | 2.2 | ||
D71X/D371X-10K | 10K | 2.4 | 1.5 | ||
蝶阀设计标准 | GBT 27725-2011,GB/T12238-2008,GB/T12221-2005,GBT15188.2-1994,CJ/T261-2007, | ||||
蝶阀法兰标准 | GB/T9113-2010,JB/T79-1994,HG20592-2009,ANSI B16.5-2003,ASME B16.5-2009 | ||||
蝶阀检验标准 | GB/T13927-2008,JB/T9092-1999,API598-2009 |
D71X/D371X手动对夹软密封塑料蝶阀 零件材料
零件名称 | 零件材料 |
阀体 | ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF |
阀座 | 丁腈橡胶,三元乙丙橡胶,氟橡胶 |
阀板 | ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF |
衬套 | 润滑青铜,聚四氟乙烯 |
阀杆 | 碳钢,2Cr13,304,316 |
手柄 | ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF |
涡轮头 | 碳钢 |

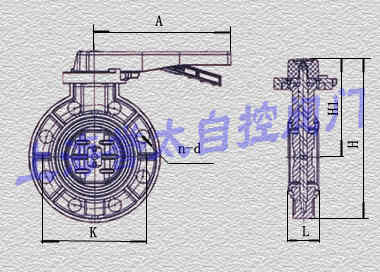

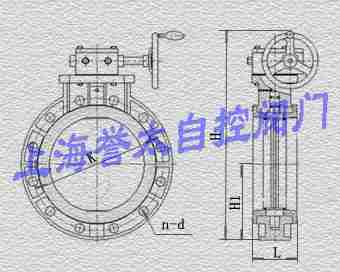

D71X/D371X手动对夹软密封塑料蝶阀 外形尺寸
公称通径 | L | H1 | H | A | PN1.0MPa | ANSI150LB | 10K | |||
K | n-d | K | n-d | K | n-d | |||||
DN40 | 43 | 143 | 223 | 190 | 110 | 4-18 | 99 | 4-15 | 105 | 4-19 |
DN50 | 43 | 143 | 223 | 190 | 125 | 4-18 | 121 | 4-19 | 120 | 4-19 |
DN65 | 46 | 155 | 245 | 190 | 145 | 4-18 | 140 | 4-19 | 140 | 4-19 |
DN80 | 49 | 172 | 270 | 240 | 160 | 8-18 | 152 | 4-19 | 150 | 8-19 |
DN100 | 54 | 194 | 308 | 240 | 180 | 8-18 | 191 | 8-19 | 175 | 8-19 |
DN125 | 64 | 223 | 352 | 310 | 210 | 8-18 | 216 | 8-19 | 210 | 8-19 |
DN150 | 70 | 239 | 382 | 310 | 240 | 8-22 | 241 | 8-23 | 240 | 8-23 |
DN200 | 88 | 280 | 452 | 310 | 295 | 8-22 | 298 | 8-23 | 290 | 12-23 |
订货须知:
蝶阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度
