D71F46/D371F46手动对夹式衬氟蝶阀 产品概述
D71F46/D371F46手动对夹式衬氟蝶阀，采用对夹式连接，阀体内表面和密封面，蝶板表面全部F46聚全氟乙丙烯，F4聚四氟乙烯等氟塑料，与介质接触表面全部为耐腐蚀的氟塑料，耐强酸碱腐蚀，密封性好。阀体采用铸钢或不锈钢材料，降低了成本。手柄带有定位自锁功能，可以控制蝶板转动角度，对管道内介质进行调节控制，大口径蝶阀配装蜗轮机构，其本身带有自锁功能，开关省力，可用于开关控制和调节控制。适用于低压大口径，强腐蚀性介质的开关控制或调节控制。
D71F46/D371F46手动对夹式衬氟蝶阀 产品特点
- 阀体内表面和蝶板外表面全部衬有氟塑料，耐腐蚀性好。
- 阀体不和介质接触，可以采用铸钢材料，节约成本。
- 对夹式连接，结构长度短，节约安装空间。
- 手柄带动蝶板转动90°完成开关动作，操作速度快。
- 可以和气动执行器，电动执行器组成气动对夹式衬氟蝶阀，电动对夹式衬氟蝶阀。
D71F46/D371F46手动对夹式衬氟蝶阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
D71F46-6 |
0.6 |
0.9 |
0.66 |
FEP（F46）≤150℃ |
水，气体，油品，酸，碱，盐 |
|
D71F46-10 |
1.0 |
1.5 |
1.1 |
||
|
D71F46-16 |
2.5 |
3.75 |
2.75 |
||
|
D71F46-150LB |
150LB |
3.1 |
2.2 |
||
|
D71F46-10K |
10K |
2.4 |
1.5 |
||
|
蝶阀设计标准 |
GB/T12238-2008，GB/T26144-2010，GB/T12221-2005，GB/T15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
D71F46/D371F46手动对夹式衬氟蝶阀 零件材料
|
零件名称 |
零件材料 |
|
阀体 |
铸钢WCB，不锈钢CF8（304），不锈钢CF9M（316） |
|
阀座 |
FEP（F46），PFA，PTFE（F4)，PVDF（F2)，PCTFE（F3) |
|
阀板 |
铸钢WCB，不锈钢CF8（304），不锈钢CF8M（316），衬F46 |
|
衬套 |
聚四氟乙烯 |
|
阀杆 |
2Cr13，304,316 |
|
手柄 |
碳钢 |
|
涡轮头 |
碳钢 |

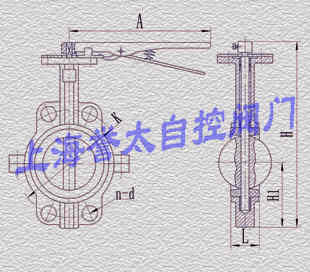

D71F46手柄对夹式衬氟蝶阀 外形尺寸
|
公称通径 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
|||||
|
DN40 |
43 |
63 |
235 |
270 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
235 |
270 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
250 |
270 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
275 |
270 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
316 |
270 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
340 |
310 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
376 |
310 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
430 |
310 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |

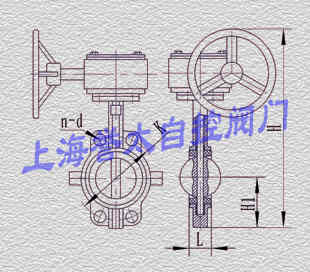

D371F46蜗轮对夹式衬氟蝶阀 外形尺寸
|
公称通径 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
43 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
68 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
78 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
78 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
102 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
114 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
127 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
DN600 |
154 |
413 |
1131 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
DN700 |
165 |
478 |
1476 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
DN800 |
190 |
525 |
1533 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
DN900 |
203 |
585 |
1655 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
DN1000 |
216 |
640 |
1765 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
订货须知：
蝶阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
