D71XN/D371XN手动对夹尼龙板蝶阀 产品概述
D71XN/D371XN手动对夹尼龙板蝶阀,蝶阀表面涂有尼龙涂层,具有良好的防腐蚀性能,耐酸碱,海水腐蚀。阀座密封圈采用丁腈橡胶,三元乙丙橡胶等材料,阀体可以采用灰铁,球体,铸钢,不锈钢304,316等材料。手柄有自动定位锁紧装置,可以控制蝶板转动角度,用于调节控制。大口径蝶阀配装蜗轮机构,本身带有锁定功能,开关省力,可以用于开关控制和调节控制。尼龙板蝶阀耐腐性好,可用于海水,环保水处理,脱硫脱硝工艺管线使用。
D71XN/D371XN手动对夹尼龙板蝶阀 产品特点
- 蝶板表面有尼龙涂层,耐腐蚀性好。
- 阀体对夹式连接,结构长度短,节约安装空间。
- 可以在水平管道和垂直管道安装。
- 手柄带动蝶阀转动90°即完成开关动作,方便快捷。
- 大口径蝶阀采用蜗轮驱动,开关操作省力。
- 蝶阀调节性能好,可用于管道内介质调节控制。
D71XN/D371XN手动对夹尼龙板蝶阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
D71XN-6 |
0.6 |
0.9 |
0.66 |
丁腈橡胶,三元乙丙橡胶≤80℃ |
水,气体,油品 |
D71XN-10 |
1.0 |
1.5 |
1.1 |
||
D71XN-16 |
2.5 |
3.75 |
2.75 |
||
D71XN-150LB |
150LB |
3.1 |
2.2 |
||
D71XN-10K |
10K |
2.4 |
1.5 |
||
蝶阀设计标准 |
GB/T12238-2008,GB/T12221-2005,GBT15188.2-1994,CJ/T261-2007,AWWA C504-2000,MSS SP-67-2002,API 609-1997 |
||||
蝶阀法兰标准 |
GB/T9113-2010,JB/T79-1994,HG20592-2009,ANSI B16.5-2003,ASME B16.5-2009 |
||||
蝶阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
D71XN/D371XN手动对夹尼龙板蝶阀 零件材料
零件名称 |
零件材料 |
阀体 |
灰铸铁,球墨铸铁,铸钢WCB,不锈钢CF8(304),不锈钢CF8M(316) |
阀座 |
丁腈橡胶,三元乙丙橡胶 |
阀板 |
球墨铸铁表面喷涂尼龙 |
衬套 |
润滑青铜,聚四氟乙烯 |
阀杆 |
碳钢,2Cr13,304,316 |
手柄 |
碳钢 |
涡轮头 |
碳钢 |

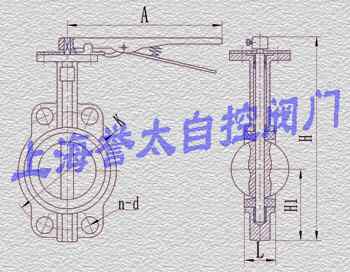

D71XN手动对夹尼龙板蝶阀 外形尺寸
公称通径 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
K |
n-d |
K |
n-d |
K |
n-d |
|||||
DN40 |
43 |
63 |
235 |
270 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
DN50 |
43 |
63 |
235 |
270 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
DN65 |
46 |
70 |
250 |
270 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
DN80 |
46 |
83 |
275 |
270 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
DN100 |
52 |
105 |
316 |
270 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
DN125 |
56 |
115 |
340 |
310 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
DN150 |
56 |
137 |
376 |
310 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
DN200 |
60 |
164 |
430 |
310 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |

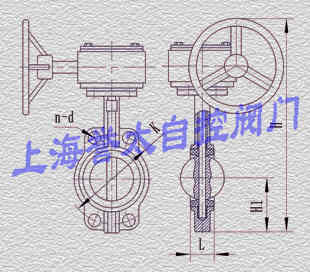

D371XN手动对夹尼龙板蝶阀 外形尺寸
公称通径 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
K |
n-d |
K |
n-d |
K |
n-d |
||||
DN40 |
43 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
DN50 |
43 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
DN65 |
46 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
DN80 |
46 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
DN100 |
52 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
DN125 |
56 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
DN150 |
56 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
DN200 |
60 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
DN250 |
68 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
DN300 |
78 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
DN350 |
78 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
DN400 |
102 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
DN450 |
114 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
DN500 |
127 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
DN600 |
154 |
413 |
1131 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
DN700 |
165 |
478 |
1476 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
DN800 |
190 |
525 |
1533 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
DN900 |
203 |
585 |
1655 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
DN1000 |
216 |
640 |
1765 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
DN1200 |
254 |
755 |
1995 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
DN1400 |
279 |
910 |
2310 |
1560 |
36-36 |
1590 |
36-42 |
1590 |
36-48 |
DN1600 |
318 |
1030 |
2595 |
1760 |
40-36 |
1820 |
40-48 |
1820 |
40-56 |
DN1800 |
356 |
1140 |
2810 |
1970 |
44-39 |
2020 |
44-48 |
2020 |
44-56 |
DN2000 |
406 |
1250 |
3100 |
2180 |
48-42 |
2230 |
48-48 |
2230 |
48-62 |
订货须知:
蝶阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度
