螺纹卡套式气源球阀

QGQY1螺纹卡套式气源球阀 产品概述

QGQY1螺纹卡套式气源球阀采用三片式结构,一端为内螺纹连接,一端为卡套连接,主要用于气源管路上,作为气源开关控制阀门。阀座采用四氟乙烯塑料密封,密封可靠,使用寿命长。气源球阀可以采用碳钢,不锈钢等多种材质。

QGQY1螺纹卡套式气源球阀 产品特点

  • 一端内螺纹,一端卡套连接,方便安装。
  • 成本低,性价比高。
  • 密封性好,零泄漏。
  • 开关迅速,操作方便。

QGQY1螺纹卡套式气源球阀 技术参数

型号

公称压力Mpa

试验压力Mpa

工作温度℃

适用介质

壳体

密封

QGQY1-16

1.6

2.4

1.76

聚四氟乙烯(PTFE)≤150℃。/对位聚苯PPL300

水,蒸汽,油品

QGQY1-25

2.5

3.75

2.75

QGQY1-40

4.0

6.0

4.4

QGQY1-64

6.4

9.6

7.04

球阀设计标准

GB/T12237-2007GB/15185-1994JB/T7745-1995ISO7121-1986API608-2002 BS1212-197GB/T21385-2008GB/T 26146-2010BS5351-1986

球阀螺纹类型

GNPTBSPTBSPDIN259/2999ISO228

球阀检验标准

GB/T13927-2008JB/T9092-1999API598-2009

 QGQY1螺纹卡套式气源球阀 零件材料

零件名称

零件材料

阀体

碳钢

不锈钢CF8304

不锈钢CF8M316

阀座

聚四氟乙烯(PTFE

聚四氟乙烯(PTFE

聚四氟乙烯(PTFE

球体

碳钢

不锈钢CF8304

不锈钢CF8M316

密封垫

PTFE

PTFE

PTFE

阀杆

2Cr13

不锈钢304

不锈钢316

填料

PTFE

PTFE

PTFE

填料压盖

WCB

不锈钢CF8304

不锈钢CF8M316

手柄

不锈钢

不锈钢

不锈钢

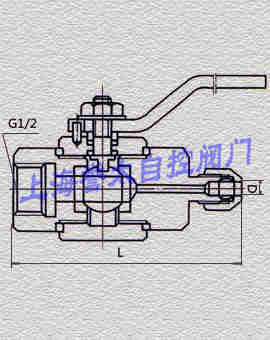

 QGQY1螺纹卡套式气源球阀 外形尺寸

qgqy1-16-cc01

公称通径mm

G(英寸)

Lmm

φ(mm)

G1/2-φ6

1/2'

90

6

G1/2-φ8

1/2'

90

8

G1/2-φ10

1/2'

90

10

G1/2-φ12

1/2'

95

12

G1/2-φ14

1/2'

95

14

G1/2-φ16

1/2'

100

16

订货须知:

球阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度



相关产品:三片式外螺纹球阀
