3PQ21F三片式双活接球阀 产品概述
3PQ21F三片式双活接球阀，两端配有活接头，与管道焊接。阀体采用三片式结构，由两个副阀体和一个主阀体组成。主阀体装入阀杆，球芯，阀座后与两个副阀体用四个螺栓连接起来。副阀体上加工有外螺纹，与活接头连接。需要更换或维修球阀时，可以松开活接头，取下球阀，检修好后，重新与活接头固定即可。阀杆采用下装式，防飞出设计，安全可靠。阀座采用聚四氟乙烯，耐酸碱腐蚀，密封性好。手柄带动球芯转动90°即完成开关过程，方便快捷。选用可加锁手柄时，在球阀开关后可加挂锁锁住手柄，防止误操作。阀体，阀杆，球芯等零件采用不锈钢304，316等材料，耐腐蚀，使用寿命长。主要用于管道内介质的开关控制。
3PQ21F三片式双活接球阀 产品特点
- 三片式结构，方便更换阀座密封圈等零件，。
- 双活接连接，便于拆装球阀。
- 阀座采用聚四氟乙烯，耐腐蚀，密封性好。
- 可选用加锁手柄，球阀开启后加锁，防止误操作。
- 手柄转动90°即完成开关动作，使用方便。
3PQ21F三片式双活接球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
3PQ21F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
3PQ21F-25 |
2.5 |
3.75 |
2.75 |
||
|
3PQ21F-40 |
4.0 |
6.0 |
4.4 |
||
|
3PQ21F-64 |
6.4 |
9.6 |
7.04 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
3PQ21F三片式双活接球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |
|
接头 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |

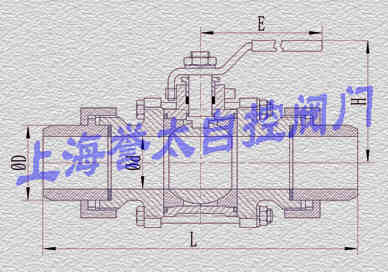

3PQ21F三片式双活接球阀 外形尺寸
|
公称通径mm |
英寸(in) |
φd（mm） |
L（mm） |
H（mm） |
E(mm) |
φD（mm） |
M |
|
DN6 |
1/4' |
10 |
150 |
48 |
95 |
17 |
24×1.5 |
|
DN10 |
3/8' |
12 |
150 |
48 |
95 |
17 |
24×1.5 |
|
DN15 |
1/2' |
15 |
170 |
54 |
105 |
21 |
30×2 |
|
DN20 |
3/4' |
20 |
185 |
57 |
125 |
26 |
36×2 |
|
DN25 |
1' |
25 |
200 |
72 |
125 |
31 |
42×2 |
|
DN32 |
1(1/4)' |
32 |
225 |
75 |
150 |
38 |
50×2 |
|
DN40 |
1(1/2)' |
38 |
260 |
81 |
170 |
46 |
60×2 |
|
DN50 |
2' |
49 |
300 |
97 |
170 |
60 |
72×2 |
|
DN65 |
2(1/2)' |
63 |
|||||
|
DN80 |
3' |
80 |
|||||
|
DN100 |
4' |
100 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
相关产品：一片式双活接球阀
