3PCQ61F三片式加长对焊球阀 产品概述
3PCQ61F三片式加长对焊球阀，采用焊接连接方式。阀体为三片式结构，有一个主阀体和两个副阀体组成，主阀体装入阀杆，球芯，阀座后与副阀体用四个螺栓连接起来，装配方便。副阀体上焊接管做加长处理，避免焊接时高温损坏阀座，焊接时不用拆装副阀体，提高效率，避免拆装造成密封性下降。阀座采用聚四氟乙烯，对位聚苯PPL，密封性好，耐酸碱腐蚀。阀体，阀杆，球芯等零件可以采用不锈钢304,316，耐腐蚀，使用寿命长。手柄可以采用加锁装置，在球阀开关后加挂锁锁住手柄，防止误操作。主要用于管道内介质的开关控制。
3PCQ61F三片式加长对焊球阀 产品特点
- 焊接端加长，避免焊接时高温损坏阀座。
- 阀座采用聚四氟乙烯，密封性好，耐腐蚀。
- 三片式结构，拆装简单，方便更换阀座密封圈等零件。
- 选装加锁手柄，开关后锁定手柄，防止误操作。
- 焊接连接，可靠性高，避免连接处外漏，适用于油，汽等易渗漏介质。
3PCQ61F三片式加长对焊球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
3PCQ61F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
3PCQ61F-25 |
2.5 |
3.75 |
2.75 |
||
|
3PCQ61F-40 |
4.0 |
6.0 |
4.4 |
||
|
3PCQ61F-64 |
6.4 |
9.6 |
7.04 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀焊接类型 |
ANSI B16.25，BW，SW |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
3PCQ61F三片式加长对焊球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |

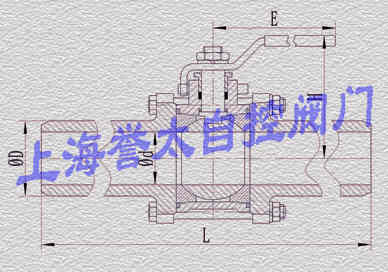

3PCQ61F三片式加长对焊球阀 外形尺寸
|
公称通径mm |
英寸(in) |
φd（mm） |
L（mm） |
H（mm） |
E(mm) |
|
DN6 |
1/4' |
10 |
112 |
59 |
95 |
|
DN10 |
3/8' |
12 |
112 |
59 |
95 |
|
DN15 |
1/2' |
15 |
128 |
59 |
105 |
|
DN20 |
3/4' |
20 |
135 |
65 |
125 |
|
DN25 |
1' |
25 |
142 |
67 |
125 |
|
DN32 |
1(1/4)' |
32 |
165 |
80 |
150 |
|
DN40 |
1(1/2)' |
38 |
175 |
90 |
170 |
|
DN50 |
2' |
49 |
205 |
99 |
170 |
|
DN65 |
2(1/2)' |
63 |
250 |
120 |
200 |
|
DN80 |
3' |
80 |
275 |
135 |
240 |
|
DN100 |
4' |
100 |
350 |
163 |
290 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
