1PQ21F一片式双活接球阀 产品概述
1PQ21F一片式双活接球阀进出口两端带有活接头，可以与管道焊接，阀体两端为外螺纹，与活接头连接。当需要更换和维修时，松开活接头即可以拆下球阀，非常方便。适用于开关频繁，磨损比较快的管道。阀体采用钢管加工而成，采用缩径结构，球体从一端装入。阀杆为下装式设计，安全可靠。阀座采用聚四氟乙烯，耐腐蚀，密封性好。手柄带动球芯转动90°可实现球阀开关，方便快捷。主要用于管道内介质的开关控制。
1PQ21F一片式双活接球阀 产品特点
- 双活接连接，安装拆卸比较方便。
- 采用缩径式结构，成本低。
- 聚四氟乙烯密封圈，耐腐蚀，密封性好。
- 开关迅速，使用方便。
1PQ21F一片式双活接球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
1PQ21F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
1PQ21F-25 |
2.5 |
3.75 |
2.75 |
||
|
1PQ21F-40 |
4.0 |
6.0 |
4.4 |
||
|
1PQ21F-64 |
6.4 |
9.6 |
7.04 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
1PQ21F一片式双活接球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |
|
接头 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |

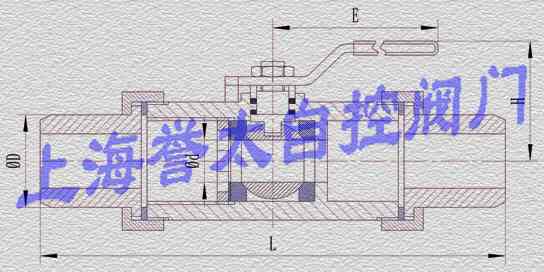

1PQ21F一片式双活接球阀 外形尺寸
|
公称通径mm |
英寸(in) |
φd（mm） |
L（mm） |
H（mm） |
E(mm) |
φD（mm） |
M |
|
DN6 |
1/4' |
8 |
166 |
48 |
95 |
17 |
20×1.5 |
|
DN10 |
3/8' |
10 |
166 |
48 |
95 |
17 |
24×1.5 |
|
DN15 |
1/2' |
10 |
172 |
54 |
105 |
21 |
30×2 |
|
DN20 |
3/4' |
13 |
187 |
57 |
125 |
26 |
36×2 |
|
DN25 |
1' |
17 |
227 |
72 |
125 |
31 |
42×2 |
|
DN32 |
1(1/4)' |
22 |
235 |
75 |
150 |
38 |
52×2 |
|
DN40 |
1(1/2)' |
25 |
255 |
81 |
170 |
46 |
60×2 |
|
DN50 |
2' |
32 |
291 |
97 |
170 |
60 |
72×2 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
相关产品：三片式双活接球阀
