GQ11F广式螺纹不锈钢球阀 产品概述
GQ11F广式螺纹不锈钢球阀，采用内螺纹连接方式，阀体采用钢管机械加工制成，避免沙眼，缩孔等铸造缺陷，阀体为一体式结构，有效防止介质外漏。球芯为缩径结构，流道直径尺寸比二片式球阀和三片式球阀小，从阀体一端装入。阀杆采用下装式设计，可靠性高。手柄转动90°即完成球阀的开关动作，方便快捷。阀座采用聚四氟乙烯，耐酸碱腐蚀，密封性好。阀体，阀杆，球芯可以采用碳钢，不锈钢304,316等材料，用于管道内介质的开关控制。
GQ11F广式螺纹不锈钢球阀 产品特点
- 阀体采用钢管加工，避免铸钢缺陷。
- 阀体为一体式结构，有效防止介质外漏。
- 开关迅速，密封性好。
- 内螺纹连接，安装方便。
GQ11F广式螺纹不锈钢球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
GQ11F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
GQ11F-25 |
2.5 |
3.75 |
2.75 |
||
|
GQ11F-40 |
4.0 |
6.0 |
4.4 |
||
|
GQ11F-64 |
6.4 |
9.6 |
7.04 |
||
|
GQ11F-150LB |
150LB |
3.1 |
2.2 |
||
|
GQ11F-300LB |
300LB |
7.8 |
5.6 |
||
|
GQ11F-10K |
10K |
2.4 |
1.5 |
||
|
GQ11F-20K |
20K |
5.8 |
4.0 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀螺纹类型 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
GQ11F广式螺纹不锈钢球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
碳钢 |
不锈钢304 |
不锈钢316 |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
CF8（304） |
CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |

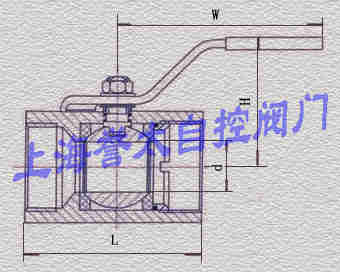

GQ11F广式螺纹不锈钢球阀 外形尺寸
|
公称通径mm |
英寸(in) |
d（mm） |
L（mm） |
H（mm） |
W(mm) |
|
DN8 |
1/4' |
5 |
48 |
32 |
65 |
|
DN10 |
3/8' |
8 |
55 |
42 |
85 |
|
DN15 |
1/2' |
10 |
60 |
45 |
95 |
|
DN20 |
3/4' |
13 |
65 |
48 |
10 |
|
DN25 |
1' |
17 |
73 |
53 |
110 |
|
DN32 |
1(1/4)' |
22 |
89 |
64 |
140 |
|
DN40 |
1(1/2)' |
25 |
95 |
75 |
140 |
|
DN50 |
2' |
32 |
108 |
79 |
155 |
|
DN65 |
2(1/2)' |
40 |
132 |
90 |
180 |
|
DN80 |
3' |
50 |
150 |
100 |
220 |
|
DN100 |
4' |
65 |
188 |
115 |
220 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
