1PQ11F一片式不锈钢球阀 产品概述
1PQ11F一片式不锈钢球阀，阀体采用一体式结构，有效避免介质外漏。球阀采用缩径结构，球从流道一端装入， 球体流道直径比二片式球阀和三片式球阀小。阀体采用精密蜡模铸造，外形美观。阀杆采用下装式结构，防飞出设计，保证使用安全。手柄带动球芯转动90°完成开关，动作迅速，手柄可以采用加锁结构，打开或关闭时可以加挂锁，锁住手柄，防止误操作。阀体，阀杆，球体等零件全部采用不锈钢304,316等材料，阀座密封圈采用聚四氟乙烯，耐酸碱腐蚀，密封性好。可用于管道上対介质开关控制。
1PQ11F一片式不锈钢球阀 产品特点
- 阀体整体式结构，有效避免介质外漏。
- 螺纹连接，安装方便。
- 开关迅速，密封性好。
- 手柄可以加锁，用于重要工艺管道。
1PQ11F一片式不锈钢球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
1PQ11F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
1PQ11F-25 |
2.5 |
3.75 |
2.75 |
||
|
1PQ11F-40 |
4.0 |
6.0 |
4.4 |
||
|
1PQ11F-64 |
6.4 |
9.6 |
7.04 |
||
|
1PQ11F-150LB |
150LB |
3.1 |
2.2 |
||
|
1PQ11F-300LB |
300LB |
7.8 |
5.6 |
||
|
1PQ11F-10K |
10K |
2.4 |
1.5 |
||
|
1PQ11F-20K |
20K |
5.8 |
4.0 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀螺纹类型 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
1PQ11F一片式不锈钢球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |

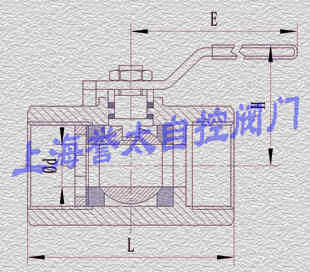

1PQ11F一片式不锈钢球阀 外形尺寸
|
公称通径mm |
英寸(in) |
φd（mm） |
L（mm） |
H（mm） |
E(mm) |
|
DN6 |
1/4' |
5 |
40 |
30 |
90 |
|
DN10 |
3/8' |
7 |
44 |
30 |
90 |
|
DN15 |
1/2' |
10 |
55 |
36 |
95 |
|
DN20 |
3/4' |
12 |
60 |
36 |
115 |
|
DN25 |
1' |
15 |
71 |
48 |
125 |
|
DN32 |
1(1/4)' |
20 |
80 |
54 |
135 |
|
DN40 |
1(1/2)' |
25 |
84 |
60 |
170 |
|
DN50 |
2' |
32 |
101 |
66 |
175 |
|
DN65 |
2(1/2)' |
40 |
125 |
96 |
270 |
|
DN80 |
3' |
50 |
151 |
108 |
270 |
|
DN100 |
4' |
65 |
193 |
121 |
310 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
