2PQ11F二片式内螺纹铜球阀 产品概述
2PQ11F二片式内螺纹铜球阀，阀体，阀杆，球芯都由黄铜材料制成，避免产生锈蚀。阀体为二片式结构，分为主阀体和副阀体，用螺纹连接，结构紧凑。阀座采用聚四氟乙烯塑料，摩擦系数小，耐腐蚀，使用寿命长。阀杆采用下装式结构，防飞出设计，安全可靠。阀杆密封采用聚四氟乙烯填料或双O型圈密封，确保阀杆密封可靠。转动手柄90°，即完成球阀开关过程，方便快捷，比闸阀或截止阀开关时间短。主要用于水，气体，非腐蚀性液体。
2PQ11F二片式内螺纹铜球阀 产品特点
- 球阀主要材料由黄铜制成，耐锈蚀。
- 手柄转动90°即可以开关，方便快捷。
- 阀座采用聚四氟乙烯塑料，耐腐蚀，密封性好。
- 主要用于水暖管路，进行开关控制。
2PQ11F二片式内螺纹铜球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
2PQ11F-16T |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤120℃ |
水，液体 |
|
2PQ11F-20T |
2.0 |
3.0 |
2.2 |
||
|
球阀设计标准 |
GB/T12237-2007，GBT 8464-1998 |
||||
|
球阀螺纹类型 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
2PQ11F二片式内螺纹铜球阀 零件材料
|
零件名称 |
零件材料 |
|
阀体 |
锻黄铜 |
|
阀座 |
聚四氟乙烯（PTFE） |
|
球体 |
铜 |
|
密封垫 |
PTFE |
|
阀杆 |
黄铜 |
|
填料 |
PTFE |
|
填料压盖 |
黄铜 |
|
手柄 |
碳钢 |

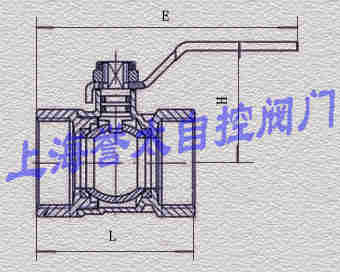

2PQ11F二片式内螺纹铜球阀 外形尺寸
|
公称通径mm |
英寸(in) |
L（mm） |
H（mm） |
E(mm) |
|
DN6 |
1/4' |
42 |
45 |
67 |
|
DN10 |
3/8' |
44 |
45 |
67 |
|
DN15 |
1/2' |
53 |
46 |
95 |
|
DN20 |
3/4' |
58 |
51 |
110 |
|
DN25 |
1' |
72 |
56 |
110 |
|
DN32 |
1(1/4)' |
79 |
64 |
140 |
|
DN40 |
1(1/2)' |
79 |
68 |
140 |
|
DN50 |
2' |
105 |
82 |
160 |
|
DN65 |
2(1/2)' |
129 |
96 |
176 |
|
DN80 |
3' |
155 |
112 |
196 |
|
DN100 |
4' |
186 |
135 |
227 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
