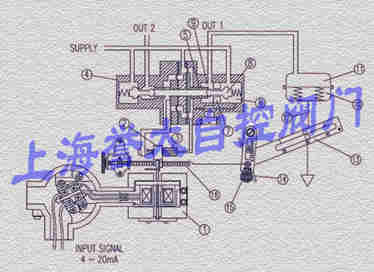

- 阀门定位器是按力矩平衡原理工作的。如正作用的气动薄膜调节阀，来自调节器或输出式安全栅的DC4～20mA直流信号输入到转换组件中的线圈时，由于线圈两侧各有一块极性方向相同的永久磁铁，所以线圈产生的磁场与永久磁铁的恒定磁场，共同作用在线圈中间的可动铁芯即阀杆上，使杠杆产生位移。当输入信号增加时，杠杆向下运动（作逆时针偏转），固定在杠杆上的挡板便靠近喷嘴，使放大器背压增高，经放大后输出气压也随之增高。此输出气压作用在调节阀的膜头上，使调节阀的阀杆向下运动。阀杆的位移通过拉杆转换为反馈轴和反馈压板的角位移，并通过调量程支点作用于反馈弹簧上，该弹簧被拉伸，产生一个反馈力矩，使杠杆作顺时针偏转，当反馈力矩和电磁力矩相平衡时，阀杆就稳定于某一位置，从而实现了阀杆位移与输入信号电流成正比例的关系。调整调量程支点于适当位置，可以满足调节阀不同杆行程的要求。
电气阀门定位器工作原理
