明杆闸阀和暗杆闸阀的主要区别在于操作方式、结构特征和应用场景。

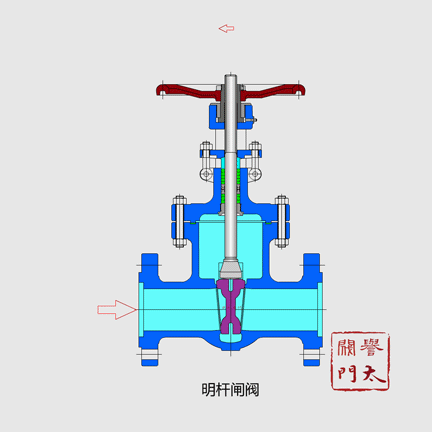

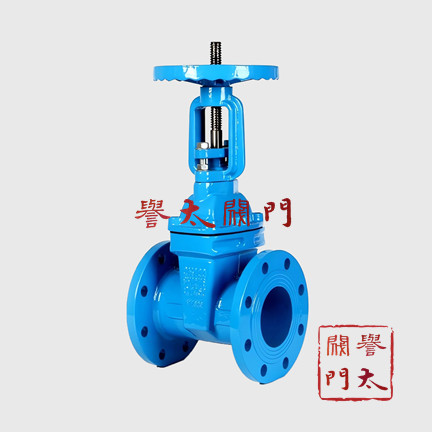

明杆闸阀,也称为升降杆闸阀,在启闭过程中,阀杆和闸板一起上下运动。手轮转动带动阀杆螺母转动,螺母再带动阀杆上下运动,而阀杆本身并不转动。闸板侧面有凹槽,阀体内壁上有导向凸台,二者配合对闸板起到导向限位作用。

这种阀门开启时,阀杆逐渐上升,通过上升幅度可以判断闸阀的开启程度,并可通过阀杆位置判断阀门处于开状态还是关状态。因此,在重要场合,通常会选择明杆闸阀以防止出现问题时发生误判。然而,在空间较窄的地方,明杆闸阀可能不够适用,此时可以考虑暗杆闸阀。

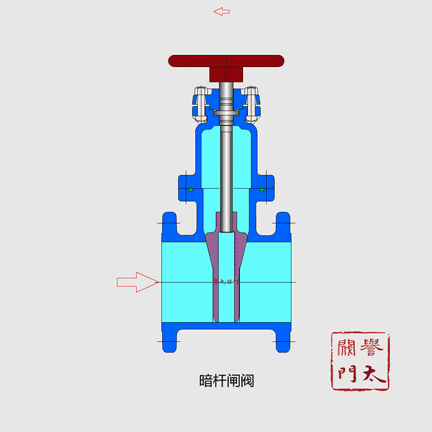

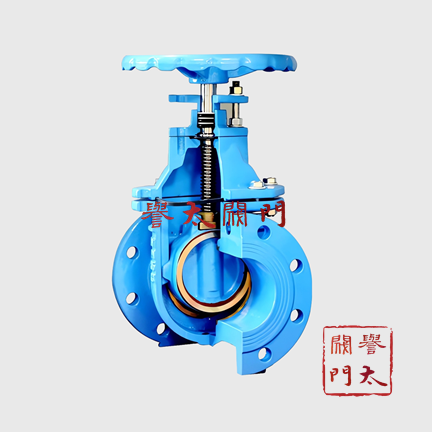

暗杆闸阀,也称为旋转杆闸阀,在启闭过程中,阀杆是转动的。手轮带动阀杆转动,阀杆再带动闸板上下运动,完成开关过程。闸板和阀体之间同样有导向槽配合,对闸板起到限位和导向作用。闸板内含有内螺纹,与阀杆螺纹配合

暗杆闸阀开启时,阀杆只做旋转运动,没有上下升降的动作,从外观上无法判断闸阀的开关状态。为分辨阀门开关状态,重要场合通常会在暗杆闸阀外观装上阀杆指示器

暗杆闸阀适用于空间有限的场合,因为其开启时高度没有变化。然而,管道内介质需要保持洁净,否则杂质可能会卡住阀杆和闸板螺纹,导致开关失灵。此外,阀杆和闸板螺纹也会受到介质的冲蚀和腐蚀作用,导致使用寿命不及明杆闸阀长。明杆闸阀价格要高于暗杆闸阀。

常见的明杆闸阀型号有Z41Z42Z43Z44Z11,而暗杆闸阀的常见型号有Z45Z46Z47Z48Z15。在选择闸阀时,需要根据具体的应用场景和使用需求进行选择。
