- 气动三通调节阀为三通管道比例调节控制阀，分为气动三通合流调节阀和气动三通分流调节阀两种。由气动薄膜执行机构和三通调节阀组成，气动薄膜执行机构接受气源压力信号后，带动调节阀阀芯上下比例动作，完成对三通管道内介质的比例控制。

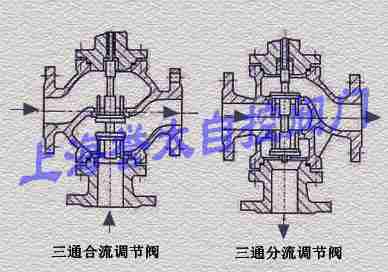

- 合流三通调节阀和分流三通调节阀结构上不同，合流三通调节阀由单座调节阀改装而成，介质从下端和一侧流入，合成一路从另一侧流出，阀芯上下动作时可以控制两个进口流到出口介质的比例，使其中一个进口流量增加，同时另一个进口流量减少，总出口流量不变。阀芯采用套筒形，表面开有流量调节口，用套筒外表面作为导向部分，整个阀芯由上下两个阀芯组成。上阀芯控制侧面流入口，下阀芯控制下端流入口，阀芯表面开口分别对着侧面流道口和下面流道口，使两个进口介质流入时自动抵消部分阀芯不平衡力，气动薄膜执行器驱动时可以更平稳，允许压差大。
- 分流三通调节阀阀体由双座调节阀改装而成。分流三通调节阀阀芯与合流三通调节阀阀芯相反，上下两个阀芯节流口相对，冲着介质流入口，使介质流入时压力作用在上下阀芯上，抵消部分阀芯不平衡力。阀芯上下动作时可以控制侧面出口和下面出口介质的比例。
- 合流三通调节阀和分流三通调节阀形状不同，三通调节阀在小口径DN80以下可以用合流调节阀来替代分流调节阀，因为小口径阀芯上不平衡力小，对调节阀平稳控制影响不大。
