GQ644F/GQ645F高平台三通气动球阀 产品概述
GQ644F/GQ645F高平台三通气动球阀由活塞式气动执行器和高平台三通球阀组成，三通球阀采用ISO5211标准连接，方便与气动执行器安装，更换为电动执行器也方便。三通球阀球芯流道有L型和T型两种。L型适用于切换流向，使相邻90度流道连通。T型用于合流或分流控制，也可以用于切换流向。气动执行器可以配装电磁阀，行程开关等附件，实现远程自动控制。
GQ644F/GQ645F高平台三通气动球阀 产品特点
- L型可以切换相邻90°流道连通。
- T型用于合流与分流控制，也可以实现直通与直角连通。
- 球阀流阻小，流通能力大。
- 只能换向，合流，分流控制，不能比例控制流量大小。
- 换向速度快，操作方便。
- 与气动执行器连接按照国际标准ISO5211设计，安装维护方便。
GQ644F/GQ645F高平台三通气动球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
GQ644F/GQ645F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
GQ644F/GQ645F-25 |
2.5 |
3.75 |
2.75 |
||
|
GQ644F/GQ645F-40 |
4.0 |
6.0 |
4.4 |
||
|
GQ644F/GQ645F-64 |
6.4 |
9.6 |
7.04 |
||
|
GQ644F/GQ645F-150LB |
150LB |
3.1 |
2.2 |
||
|
GQ644F/GQ645F-300LB |
300LB |
7.8 |
5.6 |
||
|
GQ644F/GQ645F-10K |
10K |
2.4 |
1.5 |
||
|
GQ644F/GQ645F-20K |
20K |
5.8 |
4.0 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
GQ644F/GQ645F高平台三通气动球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
GQ644F/GQ645F高平台三通气动球阀 气动执行器
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
气源压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
使用温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
|
|
可选附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

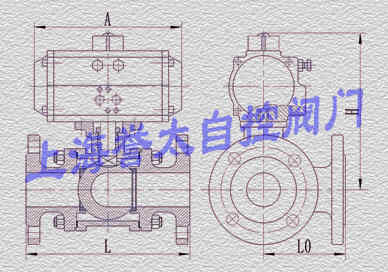

GQ644F/GQ645F高平台三通气动球阀 外形尺寸
公称压力1.6MPa，（PN16）单位：mm
|
公称通径 |
L |
L0 |
A |
H |
|
DN15 |
150 |
75 |
147 |
185 |
|
DN20 |
150 |
75 |
168 |
197 |
|
DN25 |
180 |
90 |
168 |
199 |
|
DN32 |
200 |
100 |
204 |
240 |
|
DN40 |
220 |
110 |
262 |
255 |
|
DN50 |
240 |
120 |
268 |
286 |
|
DN65 |
260 |
130 |
296 |
330 |
|
DN80 |
280 |
140 |
296 |
349 |
|
DN100 |
320 |
160 |
390 |
421 |
|
DN125 |
380 |
190 |
454 |
485 |
|
DN150 |
440 |
220 |
532 |
582 |
|
DN200 |
550 |
275 |
722 |
702 |
公称压力2.5MPa，（PN25）单位：mm
|
公称通径 |
L |
L0 |
A |
H |
|
DN15 |
150 |
75 |
168 |
191 |
|
DN20 |
150 |
75 |
168 |
197 |
|
DN25 |
180 |
90 |
204 |
227 |
|
DN32 |
200 |
100 |
262 |
256 |
|
DN40 |
220 |
110 |
268 |
271 |
|
DN50 |
240 |
120 |
296 |
307 |
|
DN65 |
260 |
130 |
296 |
335 |
|
DN80 |
280 |
140 |
390 |
383 |
|
DN100 |
320 |
160 |
454 |
438 |
|
DN125 |
380 |
190 |
532 |
557 |
|
DN150 |
440 |
220 |
722 |
629 |
|
DN200 |
550 |
275 |
742 |
750 |
订货须知：
- 球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
- 气动执行器：1双作用气缸，2单作用气缸（常开式或常闭式），3气源压力
- 选配的附件：1电磁阀，2行程开关，3三联件，4定位器，5手轮机构
