Q614F/Q615F螺纹气动三通球阀 产品概述
Q614F/Q615F螺纹气动三通球阀由活塞式气动执行器和内螺纹三通球阀组成,采用高平台连接,安装方便。三通球阀有L型流道和T型流道两种。L型三通球阀主要用来切换介质流向,使相邻90°的流道接通。T型三通球阀主要用于介质合流或分流,也可以用于切换流向。功能更多。气动执行器可以配装换向电磁阀,行程开关,空气过滤减压阀,接收控制信号,切换流向后有反馈信号输出。实时显示阀位。球阀采用不锈钢材料,适用介质广泛。
Q614F/Q615F螺纹气动三通球阀 产品特点
- 换向迅速,动作快。
- 有L型三通球阀和T型三通球阀两种形式选用。
- 螺纹连接,安装方便。
- 聚四氟乙烯填料,耐腐蚀,寿命长。
- 阀杆下装式,保证安装。
- 不锈钢材料,适用各种介质。
- 按照国际标准ISO5211设计,安装维护方便。
Q614F/Q615F螺纹气动三通球阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
Q614F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯(PTFE)≤150℃。/对位聚苯PPL≤300℃ |
水,蒸汽,油品 |
Q614F-25 |
2.5 |
3.75 |
2.75 |
||
Q614F-40 |
4.0 |
6.0 |
4.4 |
||
Q615F-16 |
1.6 |
2.4 |
1.76 |
||
Q615F-25 |
2.5 |
3.75 |
2.75 |
||
Q615F-40 |
4.0 |
6.0 |
4.4 |
||
球阀设计标准 |
GB/T12237-2007,GB/15185-1994,JB/T7745-1995,ISO7121-1986,API608-2002, BS1212-197,GB/T21385-2008,GB/T 26146-2010,BS5351-1986 |
||||
球阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
Q614F/Q615F螺纹气动三通球阀 零件材料
零件名称 |
零件材料 |
||
阀体 |
WCB |
不锈钢CF8(304) |
不锈钢CF8M(316) |
阀座 |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
球体 |
WCB |
不锈钢CF8(304) |
不锈钢CF8M(316) |
密封垫 |
PTFE,石墨缠绕垫 |
PTFE,石墨缠绕垫 |
PTFE,石墨缠绕垫 |
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
填料 |
PTFE,石墨缠绕垫 |
PTFE,石墨缠绕垫 |
PTFE,石墨缠绕垫 |
填料压盖 |
WCB |
不锈钢CF8(304) |
不锈钢CF8M(316) |
Q614F/Q615F螺纹气动三通球阀 气动执行器
执行器型号 |
|
气源压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
使用温度 |
-20~+90℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
|
可选附件 |

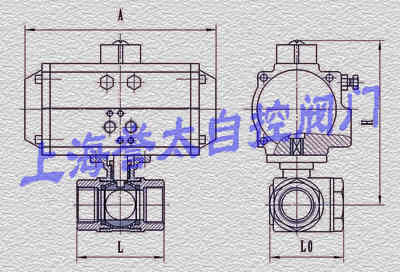

Q614F/Q615F螺纹气动三通球阀 外形尺寸
公称通径mm |
英寸(in) |
L(mm) |
L0(mm) |
A(mm) |
H(mm) |
DN10 |
3/8 |
68 |
34 |
160 |
57 |
DN15 |
1/2 |
68 |
34 |
160 |
68 |
DN20 |
3/4 |
78 |
39 |
190 |
70 |
DN25 |
1 |
86 |
43 |
190 |
80 |
DN32 |
1(1/4) |
112 |
56 |
206 |
85 |
DN40 |
1(1/2) |
126 |
63 |
216 |
100 |
DN50 |
2 |
144 |
72 |
260 |
110 |
DN65 |
2(1/2) |
||||
DN80 |
3 |
||||
DN100 |
4 |
- 球阀的参数:1.公称压力,2.公称通径,3.阀门材料,4.流通介质,5.介质温度
- 气动执行器:1.双作用气缸,2.单作用气缸(常开式或常闭式),3.气源压力
- 选配的附件:1.电磁阀,2.行程开关,3.三联件,4.定位器,5.手轮机构
