Q646F气动法兰四通球阀 产品概述
Q646F气动法兰四通球阀由活塞式气动执行器和法兰四通球阀组成，球芯内为双L型流道，可以使相邻90°流道接通。球芯采用侧装式或上装式结构，阀座为四通四密封形式，确保密封可靠。阀座采用聚四氟乙烯或PPL对位聚苯，适用不同温度需求。气动执行器带动球芯换向迅速，时间短。节约管道和配套阀门，降低成本。配装换向电磁阀，反馈开关等附件，便于远程自动控制。
Q646F气动法兰四通球阀 产品特点
- 球形流道为双L型，阀体流道为相邻90°直角四通。
- 减少管道和阀门数量，节约成本。
- 换向迅速，时间短。
- 阀座采用四密封形式，确保密封可靠。
- 配装相应附件，便于远程操控。
- 配装不同阀座密封圈，适用于不同温度需求。
Q646F气动法兰四通球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
Q646F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q646F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q646F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q646F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q646F-150LB |
150LB |
3.1 |
2.2 |
||
|
Q646F-300LB |
300LB |
7.8 |
5.6 |
||
|
Q646F-10K |
10K |
2.4 |
1.5 |
||
|
Q646F-20K |
20K |
5.8 |
4.0 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q646F气动法兰四通球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
Q646F气动法兰四通球阀 气动执行器
|
执行器型号 |
|
|
气源压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
使用温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
|
|
可选附件 |

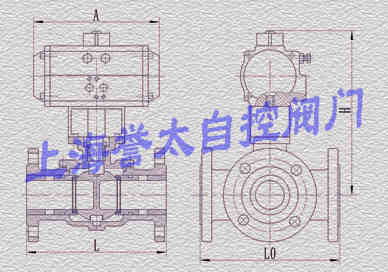

Q646F气动法兰四通球阀 外形尺寸
公称压力1.6MPa，（PN16）单位：mm
|
公称通径 |
L |
L0 |
A |
H |
|
DN15 |
150 |
150 |
147 |
185 |
|
DN20 |
150 |
150 |
168 |
197 |
|
DN25 |
180 |
180 |
168 |
199 |
|
DN32 |
200 |
200 |
204 |
240 |
|
DN40 |
220 |
220 |
262 |
255 |
|
DN50 |
240 |
240 |
268 |
286 |
|
DN65 |
260 |
260 |
296 |
330 |
|
DN80 |
280 |
280 |
296 |
349 |
|
DN100 |
320 |
320 |
390 |
421 |
|
DN125 |
380 |
380 |
454 |
485 |
|
DN150 |
440 |
440 |
532 |
582 |
|
DN200 |
550 |
550 |
722 |
702 |
订货须知：
- 球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
- 气动执行器：1双作用气缸，2单作用气缸（常开式或常闭式），3气源压力
- 选配的附件：1电磁阀，2行程开关，3三联件，4定位器，5手轮机构
相关产品：承插式塑料气动球阀
