- 闸阀闸板分为两大类,平行闸板和楔式闸板。
- 平行闸板密封面与管道中心线垂直,且与阀杆的轴线平行。分为平行单闸板和双闸板两种。平行单闸板压力低时密封性差,主要用于高压管线。平行双闸板关闭时依靠闸板间的弹簧或闸板间的顶锥撑开达到密封。

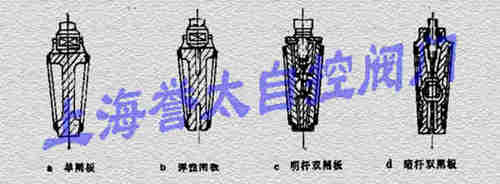

- 楔式闸板的密封面与阀杆轴线对称成一角度,两密封面成楔形。楔式闸板分为楔式单闸板和双闸板,弹性闸板是楔式单闸板的特殊形式,中间有一道沟槽,起着弹性作用,补偿制造中给密封面带来的微量误差,密封性好。楔式双闸板通过连接件将两闸板铰接一起,能在一定范围内调换倾斜度,对角度精度要求不高,不容易被卡死,密封面磨损了可以加垫补偿,结构复杂。楔式闸板的加工和维修比平行式闸板要困难,耐温,密封性比平行式闸板好。
- 0代表明杆楔式弹性闸板
- 1代表明杆楔式单闸板
- 2代表明杆楔式双闸板
- 3代表明杆平行式单闸板
- 4代表明杆平行式双闸板
- 5代表暗杆楔式单闸板
- 6代表暗杆楔式双闸板
- 7代表暗杆平行式单闸板
- 8代表暗杆平行式双闸板
闸阀闸板种类和代号
