- 700X多功能水泵控制阀主要用于对水泵的自动控制，先由水利控制阀关闭主阀芯开度90%，再由行程开关控制水泵关闭，最后主阀依靠管道压力关闭，具有介质止回保护水泵的作用。

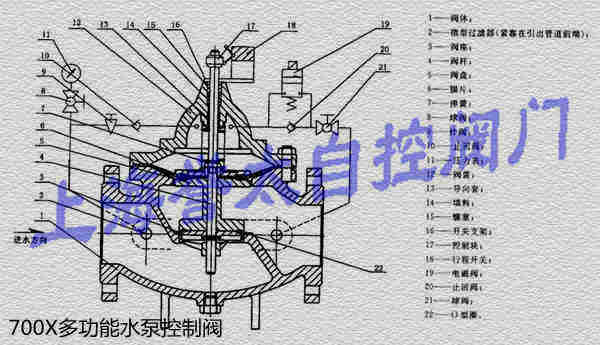

- 700X多功能水泵控制阀由阀体，阀盖，阀芯，阀杆，膜片，弹簧，行程开关，电磁阀，止回阀，导管等零件组成。电磁阀作为先导控制阀，行程开关主要控制水泵的开关。
- 当水泵供水时打开电磁阀，主阀芯在介质压力作用下打开，同时介质通过导管到达膜片上腔，并通过电磁阀流出到出口，上腔压力降低，主阀芯打开，开始正常供水状态。当供水结束后关闭电磁阀，膜片上腔压力无法流出，压力上升，主阀芯关闭。当主阀芯关闭行程达到90%左右时，触动行程开关，发出水泵停泵信号，水泵停止工作。这时逆流介质通过导管到达膜片上腔，由于进口导管上有止回阀，介质无法流出，使膜片上腔压力上升，主阀芯在压差作用下关闭。防止介质逆流，保护水泵。
