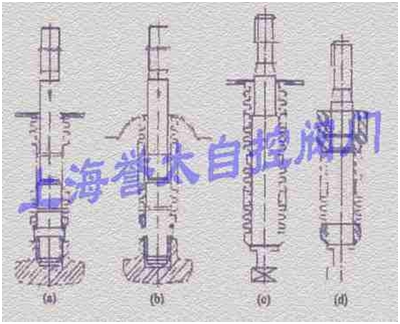

- (a).波纹管上端通过法兰与阀盖连接。 结构用于截止阀，波纹管通过下部接头与阀杆连接 , 上部通过法兰与阀盖连接。
- (b).波纹管上端通过碗形罩与阀盖连接。结构用于截止阀，波纹管通过下部接头与阀杆连接 , 上部通过碗形罩与阀盖连接，此结构阀门的总高度比 (a) 结构要低。
- (c).波纹管中间加连接接头。结构用于闸阀，闸阀的行程较截止阀长，波纹管长度比截止阀长很多，单只波纹管长度不要超过 400 mm，如果太长易引起波纹管失稳，导致波纹管损坏。解决此问题一般采用波纹管分段，中间加连接接头，保证波纹管的可靠使用。
- (d).波纹管上端通过接头与阀盖焊接。结构可用于波纹管闸阀或截止阀 , 波纹管通过下部接头与阀杆连接，上部通过接头与阀盖焊接，此种结构可解决上部法兰连接垫片密封潜在泄漏的问题，但不易拆卸。
- 四种结构各有特点，设计时应根据实际情况选用。在阀盖上应设置填料密封，以防止波纹管损坏时介质外漏。
