- 减压阀的公称尺寸宜与进水管道相同；
- 当流经的介质温度有可能高于45℃，且小于或等于80℃时，应选用热水型减压阀；
- 减压阀阀件材质的耐腐蚀性能应优于连接管道。
- 减压阀的进出口减压比不宜大于3：1，安静区域的减压比不宜大于2：1，消防给水系统的减压阀减压比不宜大于4：1。
- 当减压阀的实际减压比大于3：1时，应按图3.3.3中65℃气蚀控制线对减压阀进行气蚀校核，应避开气蚀区。发生气蚀的，应采用串联减压方式。消防给水系统设置的减压阀可不进行气蚀校核。

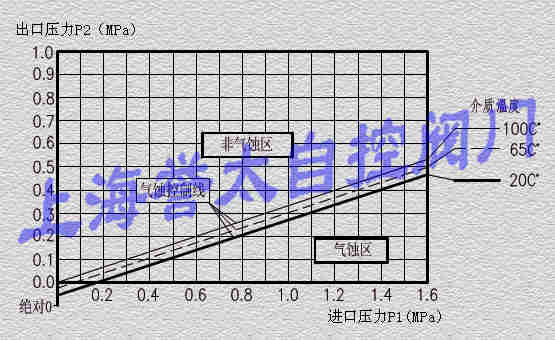

减压阀气蚀控制图
- 减压阀应按减压比不大于3：1设计，以防止气蚀现象。减压阀气蚀控制图适用于任何一种给水减压阀，图中气蚀控制线是气蚀发生的临界线。减压阀气蚀产生取决于三个因素：进出口之间的动态减压差、出口压力绝对值和介质温度。非气蚀区的减压比均在3：1以内，当减压比大于3：1时，则有必要根据介质温度和减压阀进、出口压力，按图3.2.8对减压阀进行气蚀校核，避开气蚀区使用。
- 减压阀的运行噪声与阀口流速和气蚀有关，阀口流速与动态减压差有关，对于安静区域，应尽量降低减压差和减压比，留有一定的气蚀余度。
- 消防给水系统中的减压阀允许其减压比≤4：1，但有可能产生气蚀，可不进行气蚀校核。
- 减压阀出口压力的动静压升ΔP2宜取0.1MPa，并对减压分区底部用水点的静压进行校核，不应大于相关标准规定的最大允许值；并应按照减压阀出口压力的流量特性偏差，对减压分区最不利点的压力进行校核，应符合相应规范要求。
