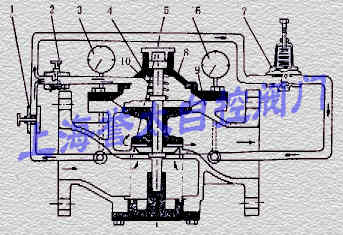

- 200X是水利控制阀系列产品中的一种，主要功能与减压阀相同，也称为200X减压阀。其由导阀和主阀组成，是先导薄膜式减压阀。导阀是一个小的减压阀，设定主阀的出口压力是通过7导阀来进行的。
- 调试时顺时针旋转7导阀调节螺钉，使导阀打开，观察6出口压力表，使压力逐渐上升到所需出口压力。进口介质通过1球阀和2针型阀到达膜片上方的主阀控制室，其通过导管与导阀进口相连。主阀控制室内介质通过导管和导阀流出到主阀出口，控制室内压力下降，主阀芯在进口介质压力下推开5主阀芯，使介质通过5主阀芯流到出口，阀后压力逐渐上升，到达导阀设定压力后，保持一定开度稳定。
- 当阀后压力上升超过设定压力时，导阀趋向关闭，导致主阀控制室内介质压力升高，主阀也趋向关闭，通过主阀芯的节流面积减小，阀后压力下降，直至恢复平衡。
- 当阀后压力下降时，低于设定压力时，导阀趋向打开，使主阀控制室内介质压力下降，主阀趋向打开，通过主阀芯的节流面积增加，阀后压力上升，直至重新平衡。
200X减压阀工作原理
