调节阀流通能力计算二

2.低雷诺数修正（高粘度液体Kv值的计算）
液体粘度过高时，由于雷诺数下降，改变了流体的流动状态，在Re<2300时流体处于低速层流，这样按原来公式计算出的Kv值，误差较大，必须进行修正。此时计算公式为：

pbs04

式中：φ—粘度修正系数，由Re查图求得。
对于单座阀、套筒阀、角阀等只有一个流路的阀：
Re=70000
对于双座阀、蝶阀等具有二个平行流路的阀：
Re=49600
式中：K'v—不考虑粘度修正时计算的流通能力。
γ—流体运动粘度mm2/s。

pbs07

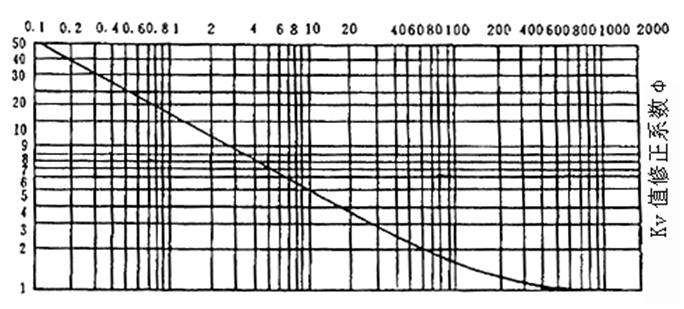

雷诺数Re
粘度修正曲线
