ZSFD/XD371X蜗轮对夹式信号蝶阀 产品概述
XD371X蜗轮对夹式信号蝶阀主要用于消防供水系统，安装在自动喷水湿式报警系统的湿式报警阀的前面，或自动喷水干式报警系统干式报警阀前面，保持常开状态，当检修时关闭信号蝶阀，会发出位置信号给消防控制系统，表明信号蝶阀的开关状态，检修完毕后要打开信号蝶阀。
ZSFD/XD371X蜗轮对夹式信号蝶阀 产品特点
- 蜗轮驱动，开关省力。
- 对夹连接，安装方便。
- 可以任何位置安装，维修方便。
- 密封件可以更换，密封性能可靠达到双向密封零泄漏。
- 开关位置有相应输出触点信号，实时掌握信号蝶阀开关状态。
ZSFD/XD371X蜗轮对夹式信号蝶阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
ZSFD/XD371X-6 |
0.6 |
0.9 |
0.66 |
丁腈橡胶≤80℃，三元乙丙橡胶≤120℃ |
水，气体，油品 |
|
ZSFD/XD371X-10 |
1.0 |
1.5 |
1.1 |
||
|
ZSFD/XD371X-16 |
2.5 |
3.75 |
2.75 |
||
|
蝶阀设计标准 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，CJT93-1999 |
||||
|
蝶阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
ZSFD/XD371X蜗轮对夹式信号蝶阀 零件材料
|
零件名称 |
零件材料 |
|
阀体 |
灰铸铁，球墨铸铁，铸钢WCB，不锈钢CF8（304），不锈钢CF9M（316） |
|
阀座 |
丁腈橡胶，三元乙丙橡胶，聚四氟乙烯 |
|
阀板 |
电镀球墨铸铁，不锈钢CF8（304），不锈钢CF8M（316） |
|
衬套 |
润滑青铜，聚四氟乙烯 |
|
阀杆 |
碳钢，2Cr13，304,316 |
|
手柄 |
碳钢 |
|
涡轮头 |
碳钢 |

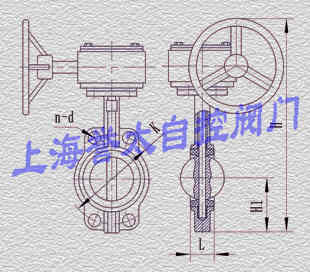

ZSFD/XD371X蜗轮对夹式信号蝶阀 外形尺寸
|
公称通径 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
43 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
68 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
78 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
78 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
102 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
114 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
127 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
订货须知：
蝶阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
