D41X/D341X手动法兰软密封蝶阀 产品概述
D341X手动法兰软密封蝶阀，采用法兰连接方式，由阀体，蝶板，阀杆，阀座密封圈，蜗轮机构，手柄等零件组成，主要用于管道内介质的开关控制或调节控制。阀体材料有铸铁，球体，铸钢等材料。蝶板为中线结构，有球体，不锈钢304,316等材料。阀座密封圈采用有丁腈橡胶，三元乙丙橡胶等材料。可以采用手柄或蜗轮机构驱动。手柄有转角自锁功能，可以控制蝶阀的蝶板转动角度，对管道内介质进行流量调节。蜗轮机构本身带有自锁功能，多用于大口径蝶阀，调节控制时可以控制蝶板转角，开关操作省力。主要用于管道内常温介质的开关控制或调节控制。
D41X/D341X手动法兰软密封蝶阀 产品特点
- 阀座密封圈采用软密封结构，密封性好，可以双向密封。
- 小口径蝶阀配装手柄驱动，蝶板转动90°完成开关动作，时间短，速度快。
- 在水平管道或垂直管道上都可以安装。
- 手柄或蜗轮机构都带有自锁功能，方便用于调节控制。
- 大口径蝶阀配装蜗轮机构，开关省力。
D41X/D341X手动法兰软密封蝶阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
D341X-6 |
0.6 |
0.9 |
0.66 |
丁腈橡胶≤80℃，三元乙丙橡胶≤120℃ |
水，气体，油品 |
|
D341X-10 |
1.0 |
1.5 |
1.1 |
||
|
D341X-16 |
2.5 |
3.75 |
2.75 |
||
|
D341X-150LB |
150LB |
3.1 |
2.2 |
||
|
D341X-10K |
10K |
2.4 |
1.5 |
||
|
蝶阀设计标准 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
D41X/D341X手动法兰软密封蝶阀 零件材料
|
零件名称 |
零件材料 |
|
阀体 |
灰铸铁，球墨铸铁，铸钢WCB，不锈钢CF8（304），不锈钢CF8M（316） |
|
阀座 |
丁腈橡胶，三元乙丙橡胶，聚四氟乙烯 |
|
阀板 |
电镀球墨铸铁，不锈钢CF8（304），不锈钢CF8M（316） |
|
衬套 |
润滑青铜，聚四氟乙烯 |
|
阀杆 |
碳钢，2Cr13，304,316 |
|
手柄 |
碳钢 |
|
涡轮头 |
碳钢 |

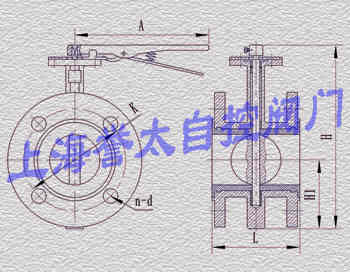

D41X手动法兰软密封蝶阀 外形尺寸
|
公称通径 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
|||||
|
DN40 |
108 |
63 |
235 |
270 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
108 |
63 |
235 |
270 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
112 |
70 |
250 |
270 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
114 |
83 |
275 |
270 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
127 |
105 |
316 |
270 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
140 |
115 |
340 |
310 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
140 |
137 |
376 |
310 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
152 |
164 |
430 |
310 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |

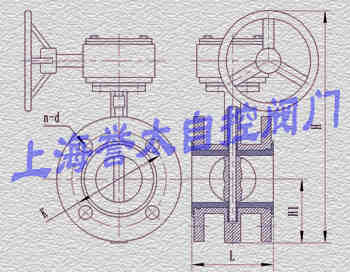

D341X手动法兰软密封蝶阀 外形尺寸
|
公称通径 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
108 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
108 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
112 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
114 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
127 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
140 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
140 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
152 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
165 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
178 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
190 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
216 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
222 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
229 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
DN600 |
267 |
413 |
1131 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
DN700 |
430 |
478 |
1476 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
DN800 |
470 |
525 |
1533 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
DN900 |
510 |
585 |
1655 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
DN1000 |
550 |
640 |
1765 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
DN1200 |
630 |
755 |
1995 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
DN1400 |
710 |
910 |
2310 |
1560 |
36-36 |
1590 |
36-42 |
1590 |
36-48 |
|
DN1600 |
790 |
1030 |
2595 |
1760 |
40-36 |
1820 |
40-48 |
1820 |
40-56 |
|
DN1800 |
870 |
1140 |
2810 |
1970 |
44-39 |
2020 |
44-48 |
2020 |
44-56 |
|
DN2000 |
950 |
1250 |
3100 |
2180 |
48-42 |
2230 |
48-48 |
2230 |
48-62 |
订货须知：
蝶阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
