ZJHN气动薄膜双座调节阀产品概述
ZJHN气动薄膜双座调节阀由气动薄膜多弹簧执行机构和低流阻双座调节机构组成，采用双号导向结构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。广泛应用于石油、化工、制药、冶金、电站等工业控制部门，主要控制气体、液体、蒸汽等介质。
ZJHN气动薄膜双座调节阀产品特点

多弹簧机构，高度低，重量轻，维护方便。
控制精度高，允许压差大，泄漏量较单座阀大些，流量特性精确。
配电气阀门定位器可接收控制系统的信号，操作方便。
采用不锈钢材质，适用各种酸碱腐蚀工况。

双座调节机构 主要技术参数

公称通径	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径	25	32	40	50	65	80	100	125	150	200	250	300	350	400
流量系数KV	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600	1960	2560
公称压力Mpa	1.6， 2.5， 4.0， 6.4
行程mm	16		25		40			60			100		130
流量特性	直线，等百分比
工作温度	常温（-40～230℃），中温（-40～450℃），高温（-40～550℃），低温（-40～-196℃）
法兰标准	JB79，HG20592，GB，ANSI，JIS，DIN
可调比	30:1
泄露等级	Ⅲ级

精小型气动薄膜执行机构 主要技术参数

型号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积cm²	350	350	560	900
行程mm	16	25	40	60
弹簧范围Kpa	20-100, 40-200, 80-240, 20-60, 60-100
气源压力Mpa	0.1-0.4
气源接头	RC1/4

气动调节阀 主要零件材料

零件名称	零件材料
阀体，阀盖	WCB，CF8（304），CF8M（316）
阀芯，阀杆，阀座	304，316，304堆焊合金,316堆焊合金
填料	PTFE，柔性石墨
密封垫	石墨缠绕垫，齿形垫
膜盖	A3
膜片	丁腈橡胶夹尼龙织物
弹簧	60Si2Mn
推杆	2Cr13

气动调节阀 性能指标

项目		指标值	项目				指标值
基本误差%	不带定位器	±5.0	始终点偏差%	气关	不带定位器	始点	±5.0
	带定位器	±1.0				终点	±2.5
回差%	不带定位器	≤3.0			带定位器	始点	±1.0
	带定位器	≤1.0				终点	±1.0
死区	不带定位器	≤3.0		气开	不带定位器	始点	±2.5
	带定位器	≤0.4				终点	±5.0
额定行程偏差%		±2.5			带定位器	始点	±1.0
						终点	±1.0
			允许泄漏量L/h				1×10^-3 阀额定容量

ZJHN气动薄膜单座调节阀 允许压差MPa

开关方式	执行机构	弹簧范围Kpa	气源压力Kpa	所需附件	公称通径
开关方式	执行机构	弹簧范围Kpa	气源压力Kpa	所需附件	25	32	40	50
气关	ZH-22	20-100	140	P	4.33
		20-100	250	P	6.14
		40-200	400	P或R	6.4
	ZH-23	20-100	140	P		4.4	3.49	2.77
		20-100	250	P		6.24	4.94	3.92
		40-200	400	P或R		6.4	6.4	6.4
气开	ZH-22	20-100	140	P	0.72
		40-200	250	P	4.33
		80-240	400	P或R	6.4
	ZH-23	20-100	140	P		0.73
		40-200	250	P		4.41
		80-240	400	P或R		6.4
开关方式	执行机构	弹簧范围Kpa	气源压力Kpa	所需附件	公称通径
开关方式	执行机构	弹簧范围Kpa	气源压力Kpa	所需附件	65	80	100	125	150	200
气关	ZH-34	20-100	140	P	3.27	2.64	2.1
		20-100	250	P	4.63	3.75	2.98
		40-200	400	P或R	6.4	6.4	6.4
	ZH-45	20-100	140	P				2.9	2.41	1.8
		20-100	250	P				4.11	3.42	2.55
		40-200	400	P或R				6.4	6.4	5.56
气开	ZH-34	20-100	140	P	0.55	0.44	0.35
		40-200	250	P	3.27	2.65	2.11
		80-240	400	P或R	6.4	6.4	5.63
	ZH-45	20-100	140	P				0.48	0.4	0.3
		40-200	250	P				2.9	2.41	1.81
		80-240	400	P或R				6.4	6.4	4.82

1.P-阀门定位器，R-压力继动器。

2.允许压差为阀关闭状态P2=0状态下，△P的最大值。

3.最大压差超过1.0MPa，阀芯，阀座对焊硬质合金。

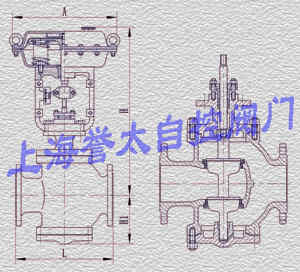

ZJHN气动薄膜单座调节阀 外形尺寸

zjhn-16-cc01

公称通径DN	L			H		H1	重量(kg)		A
公称通径DN	PN16	PN40	PN64	常温	中温	H1	PN16	PN40，PN64	A
25	185	190	200	435	515	112	26	30	280
32	200	210	220	455	530	118	28	35
40	220	230	235	490	566	130	37	47
50	250	255	265	510	578	145	43	58
65	275	285	295	630	760	178	67	84	360
80	300	310	320	645	779	192	71	88
100	350	355	370	655	790	195	88	109
125	410	425	440	855	990	245	136	179	470
150	450	460	475	875	995	255	168	202
200	550	560	570	945	1065	290	260	305
250	640	660	670	1400	1405	441	560	680	580
300	735	735	750	1600	1455	503	670	840	580

订货须知

气动调节阀的参数：

1.产品型号，2.公称压力，3.公称通径，阀座直径，流量系数KV，4.信号压力，弹簧范围，5.流量特性，6.阀的开关方式，7.介质温度，8.阀体，阀芯材料，9.是否配附件，定位器，过滤减压器，保位阀，阀位传送器，手轮， 10.特殊要求，禁油，禁铜等。
