ZJHP气动薄膜单座调节阀 产品概述
ZJHP气动薄膜单座调节阀由气动薄膜多弹簧执行机构和低流阻精小型单座调节机构组成,配用的多弹簧执行机构高度低、重量轻、装备简便。配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。广泛应用于精确控制气体、液体、蒸汽等介质,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。
ZJHP气动薄膜单座调节阀 产品特点
- 多弹簧机构,高度低,重量轻,维护方便。
- 控制精度高,泄漏量小,容量大,流量特性精确。
- 配电气阀门定位器可接收控制系统的信号,操作方便。
- 采用不锈钢材质,适用各种酸碱腐蚀工况、
精小型单座调节机构 主要技术参数
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
阀座直径 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
KV(直线) |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
KV(等百) |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
公称压力Mpa |
1.6, 2.5, 4.0, 6.4, 10 |
|||||||||||||||
行 程mm |
16 |
25 |
40 |
60 |
100 |
|||||||||||
流量特性 |
直线,等百分比 |
|||||||||||||||
工作温度 |
常温(-40~230℃),中温(-40~450℃),高温(-40~550℃),低温(-40~-196℃) |
|||||||||||||||
法兰标准 |
JB79,HG20592,GB,ANSI,JIS,DIN |
|||||||||||||||
可调比 |
50:1 |
|||||||||||||||
泄露等级 |
硬密封Ⅳ级, 软密封Ⅵ级 |
精小型气动薄膜执行机构 主要技术参数
型号 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
有效面积cm2 |
350 |
350 |
560 |
900 |
行程mm |
16 |
25 |
40 |
60 |
弹簧范围Kpa |
20-100, 40-200, 80-240, 20-60, 60-100 |
|||
气源压力Mpa |
0.1-0.4 |
|||
气源接头 |
M16×1.5 |
气动调节阀 主要零件材料
零件名称 |
零件材料 |
阀体,阀盖 |
WCB,CF8(304),CF8M(316) |
阀芯,阀杆,阀座 |
304,316,304堆焊合金,316堆焊合金 |
填料 |
PTFE,柔性石墨 |
密封垫 |
石墨缠绕垫,齿形垫 |
膜盖 |
A3 |
膜片 |
丁腈橡胶夹尼龙织物 |
弹簧 |
60Si2Mn |
推杆 |
2Cr13 |
气动调节阀 性能指标
项目 |
指标值 |
项目 |
指标值 |
||||
基本误差% |
不带定位器 |
±5.0 |
始终点偏差% |
气关 |
不带定位器 |
始点 |
±5.0 |
带定位器 |
±1.0 |
终点 |
±2.5 |
||||
回差% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
带定位器 |
≤1.0 |
终点 |
±1.0 |
||||
死区 |
不带定位器 |
≤3.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
|
带定位器 |
≤0.4 |
终点 |
±5.0 |
||||
额定行程偏差% |
±2.5 |
带定位器 |
始点 |
±1.0 |
|||
终点 |
±1.0 |
||||||
允许泄漏量L/h |
1×10-4 阀额定容量 |
ZJHP气动薄膜单座调节阀 允许压差,MPa
开关方式 |
执行机构 |
弹簧范围Kpa |
气源压力Kpa |
所需附件 |
公称通径 |
|||||||
20 |
25 |
40 |
50 |
|||||||||
10 |
12 |
15 |
20 |
32 |
40 |
|||||||
气关 |
ZH-22 |
20-100 |
140 |
P |
6.4 |
6.4 |
5.94 |
3.34 |
2.14 |
|||
20-100 |
250 |
P |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
|||||
40-200 |
400 |
P或R |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
|||||
ZH-23 |
20-100 |
140 |
P |
1.31 |
0.84 |
0.53 |
||||||
20-100 |
250 |
P |
6.09 |
3.9 |
2.5 |
|||||||
40-200 |
400 |
P或R |
6.4 |
5.26 |
3.39 |
|||||||
气开 |
ZH-22 |
20-100 |
140 |
P |
4.46 |
3.09 |
1.98 |
1.11 |
0.71 |
|||
40-200 |
250 |
P |
6.4 |
6.4 |
5.94 |
3.34 |
2.14 |
|||||
80-240 |
400 |
P或R |
6.4 |
6.4 |
6.4 |
6.4 |
4.99 |
|||||
ZH-23 |
20-100 |
140 |
P |
0.44 |
0.28 |
0.18 |
||||||
40-200 |
250 |
P |
1.37 |
0.84 |
0.53 |
|||||||
80-240 |
400 |
P或R |
3.05 |
1.95 |
1.25 |
|||||||
开关方式 |
执行机构 |
弹簧范围Kpa |
气源压力Kpa |
所需附件 |
公称通径 |
|||||||
65 |
80 |
100 |
150 |
200 |
||||||||
125 |
150 |
|||||||||||
气关 |
ZH-34 |
20-100 |
140 |
P |
0.51 |
0.33 |
0.21 |
|||||
20-100 |
250 |
P |
2.36 |
1.56 |
1 |
|||||||
40-200 |
400 |
P或R |
3.21 |
2.12 |
1.35 |
|||||||
ZH-45 |
20-100 |
140 |
P |
0.22 |
0.15 |
0.08 |
||||||
20-100 |
250 |
P |
1.02 |
0.71 |
0.4 |
|||||||
40-200 |
400 |
P或R |
1.39 |
0.97 |
0.54 |
|||||||
气开 |
ZH-34 |
20-100 |
140 |
P |
0.17 |
0.11 |
0.07 |
|||||
40-200 |
250 |
P |
0.51 |
0.33 |
0.21 |
|||||||
80-240 |
400 |
P或R |
1.18 |
0.78 |
0.5 |
|||||||
ZH-45 |
20-100 |
140 |
P |
0.07 |
0.05 |
0.028 |
||||||
40-200 |
250 |
P |
0.22 |
0.15 |
0.08 |
|||||||
80-240 |
400 |
P或R |
0.51 |
0.35 |
0.2 |
1.P-阀门定位器,R-压力继动器。
2.允许压差为阀关闭状态P2=0状态下,△P的最大值。
3.最大压差超过1.0MPa,阀芯,阀座对焊硬质合金。

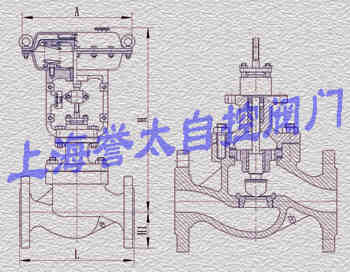

ZJHP气动薄膜单座调节阀 外形尺寸
单位:mm
DN |
L |
H |
H1 |
重量(kg) |
A |
||||||
PN16 |
PN40 |
PN64 |
常温 |
中温 |
PN16 |
PN40 |
PN64 |
PN16 |
PN40,PN64 |
||
20 |
184 |
194 |
206 |
400 |
509 |
53 |
63 |
20 |
24 |
285 |
|
25 |
184 |
197 |
210 |
420 |
512 |
58 |
68 |
22 |
25 |
||
32 |
200 |
210 |
220 |
450 |
523 |
68 |
75 |
25 |
30 |
||
40 |
222 |
235 |
251 |
455 |
589 |
73 |
83 |
32 |
42 |
||
50 |
254 |
267 |
286 |
460 |
597 |
80 |
88 |
38 |
52 |
||
65 |
276 |
292 |
311 |
610 |
707 |
90 |
100 |
62 |
78 |
360 |
|
80 |
298 |
317 |
337 |
622 |
718 |
98 |
105 |
67 |
82 |
||
100 |
352 |
368 |
394 |
640 |
731 |
108 |
117 |
125 |
83 |
102 |
|
125 |
410 |
425 |
440 |
780 |
848 |
123 |
135 |
147 |
132 |
170 |
470 |
150 |
451 |
473 |
508 |
870 |
887 |
140 |
150 |
170 |
160 |
190 |
|
200 |
600 |
600 |
650 |
890 |
898 |
168 |
187 |
203 |
245 |
285 |
|
250 |
673 |
708 |
752 |
1205 |
1172 |
225 |
225 |
260 |
350 |
500 |
580 |
300 |
737 |
775 |
819 |
1235 |
1183 |
245 |
257 |
280 |
470 |
660 |
订货须知
气动调节阀的参数:
1.产品型号,2.公称压力,3.公称通径,阀座直径,流量系数KV,4.信号压力,弹簧范围,5.流量特性,6.阀的开关方式,7.介质温度,8.阀体,阀芯材料,9.是否配附件,定位器,过滤减压器,保位阀,阀位传送器,手轮, 10.特殊要求,禁油,禁铜等。
