气动角座阀外形小巧，结构紧凑，重量轻，采用活塞式气动执行器，动作可靠，使用寿命长。主要有快换连接方式，法兰连接方式，螺纹连接方式。气动执行器可以采用带弹簧复位单作用式，不带弹簧复位的双作用式两种。

阀体采用不锈钢材料制成，耐腐蚀性好，阀芯采用PTFE软密封，保证关闭无泄漏。流道为直流式，减低了流阻，提高了流通能力。

气动角座阀可以用于开关控制方式，也可以加装电气阀门定位器后变为调节控制方式，接受控制系统4-20MA信号，对管道内介质进行一定的比例调节控制。

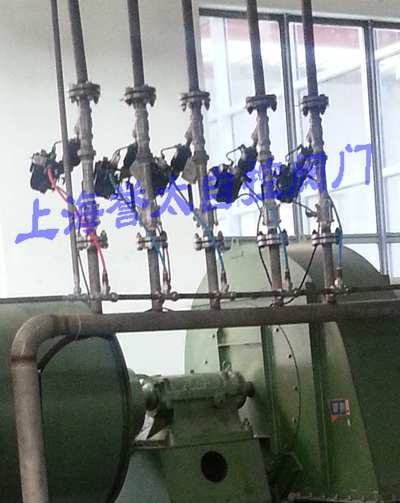

图中为气动角座调节阀TJ615F-16P-DN40，加装了电气阀门定位器，接受控制系统4-20MA控制信号，根据控制信号大小变化，阀芯开度随之变化，控制管道内水流量大小，给挤压出模具的铝合金降温。

当用于管路调节控制时，阀芯流向最好为流开控制，即介质压力为推开阀芯流向，可以避免在小开度控制时，由于介质流向作用力和气缸带动阀芯动作方向相反造成的震动现象。
