电动高压三通球阀

Q914N/Q915N电动高压三通球阀 产品概述

Q914F/Q915F电动高压三通球阀由电动执行器和内螺纹高压三通球阀组成。阀体采取锻造毛坯,经机械加工而成。流道分为L型和T型两种,L型切换相邻90°流道连通。T型可以进行合流,分流控制与流向切换,采用三通四密封结构,确保密封可靠。阀座采用尼龙材料,许用比压高,比聚四氟乙烯更耐压,阀杆密封采用O型橡胶圈,密封性好。适用于气体,液压油,乳化液等介质。电动执行器驱动开关,使用方便,同时有反馈信号输出,远程自动控制方便。

Q914N/Q915N电动高压三通球阀产品特点

  • 高平台ISO5211设计,方便安装电动执行器。
  • 法兰可以用国标,美标,日标,德标多种标准。
  • 阀杆下装式,安全可靠,填料有自动补偿装置。
  • 电动控制,使用方便,停电时可以手动开关。
  • 开关到位时有反馈信号输出,方便远程控制。
  • 阀座采用聚四氟乙烯或高温密封圈PPL,适用不同温度。

Q914N/Q915N电动高压三通球阀 技术参数

型号

公称压力Mpa

试验压力Mpa

工作温度℃

适用介质

壳体

密封

Q914N/Q915N-64

6.4

9.6

7.04

尼龙,≤60

水,液压油,乳化液

Q914N/Q915N-100

10

15

11

Q914N/Q915N-160

16

24

17.6

Q914N/Q915N-200

20

30

22

Q914N/Q915N-300LB

300LB

7.8

5.6

Q914N/Q915N-600LB

600LB

15.3

11.2

球阀设计标准

GB/T12237-2007GB/15185-1994JB/T7745-1995ISO7121-1986API608-2002 BS1212-197GB/T21385-2008GB/T 26146-2010BS5351-1986

球阀检验标准

GB/T13927-2008JB/T9092-1999API598-2009

Q914N/Q915N电动高压三通球阀 零件材料

零件名称

零件材料

阀体

A105

不锈钢F304304

不锈钢F316316

阀座

聚四氟乙烯(PTFE

聚四氟乙烯(PTFE

聚四氟乙烯(PTFE

球体

WCB

不锈钢CF8304

不锈钢CF8M316

密封垫

PTFE,石墨缠绕垫

PTFE,石墨缠绕垫

PTFE,石墨缠绕垫

阀杆

2Cr13

不锈钢304

不锈钢316

填料

PTFE,石墨缠绕垫

PTFE,石墨缠绕垫

PTFE,石墨缠绕垫

填料压盖

WCB

不锈钢CF8304

不锈钢CF8M316

Q914N/Q915N电动高压三通球阀 电动执行器

执行器型号

ZDRQT3810RSPSR、电动执行器

电源电压

AC220VAC380VAC110VAC24VDC24V50Hz

控制信号

开关信号,调节信号:输入输出DC4-20MADC1-5V

环境温度

-2060

相对湿度

95%以下

防护等级

IP67

转动角度

0-90°

基本误差%

±1.0

    %

1.0

分 辨 率%

0.4

调节范围

零点±25%,转角20%-100%

    %

0.8-1.0

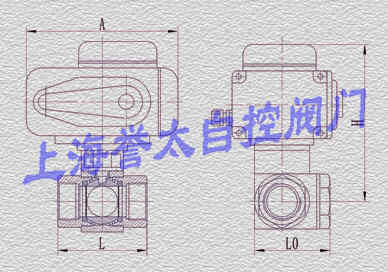

Q914N/Q915N电动高压三通球阀 外形尺寸

Q914n-160-cc01

公称通径mm

英寸(in)

L(mm)

L0mm

Amm

Hmm

DN8

 1/4

78

39

168

160

DN10

 3/8

78

39

168

160

DN15

 1/2

86

43

168

160

DN20

 3/4

108

54

168

170

DN25

1

116

58

168

180

DN32

1(1/4)

136

68

168

185

DN40

1(1/2)

148

74

168

195

DN50

2



DN65

2(1/2)



DN80

3



DN100

4



订货须知:

球阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度

电动执行器:1电源电压,2控制方式:开关控制、调节控制,3是否防爆



相关产品:螺纹三通电动球阀
