Q914F/Q915F电动内螺纹三通球阀 产品概述
Q914F/Q915F电动内螺纹三通电动球阀由电动执行器和内螺纹三通球阀组成。球芯流道有两种，分别是L型和T型。L型可以使相邻90°流道接通，用来切换流向。T型可以使三个流道口同时接通，用于合流或分流介质，也可以用于切换流向，保持流道直通或直角通。与电动执行器采用ISO5211标准连接，安装方便。
Q914F/Q915F电动内螺纹三通球阀 产品特点
- 采用内螺纹连接，安装方便。
- 根据需求选用L型或T型三通流向。
- 电动执行器驱动，使用方便，接线即可使用。
- 采用三通四密封结构，密封可靠。
- 阀杆下装式，安全可靠。
- 电动执行器带有开关反馈信号，方便远程控制。
- 球阀采用国际标准ISO5211设计，方便安装电动执行器。
Q914F/Q915F电动内螺纹三通球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
Q914F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q914F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q914F-40 |
4 |
6 |
4.4 |
||
|
Q915F-16 |
1.6 |
2.4 |
1.76 |
||
|
Q915F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q915F-40 |
4 |
6 |
4.4 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀螺纹类型 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q914F/Q915F电动内螺纹三通球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
Q914F/Q915F电动内螺纹三通球阀 电动执行器
|
执行器型号 |
ZDR、QT、3810RS、PSR、电动执行器 |
|
电源电压 |
AC220V、AC380V、AC110V、AC24V、DC24V，50Hz |
|
控制信号 |
开关信号，调节信号：输入输出DC4-20MA，DC1-5V |
|
环境温度 |
-20～60℃ |
|
相对湿度 |
95%以下 |
|
防护等级 |
IP67 |
|
转动角度 |
0-90° |
|
基本误差% |
±1.0 |
|
回 差% |
1.0 |
|
分 辨 率% |
＜0.4 |
|
调节范围 |
零点±25%，转角20%-100% |
|
死 区% |
0.8-1.0 |

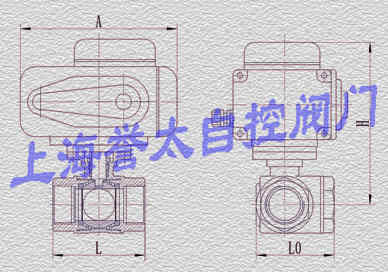

Q914F/Q915F电动内螺纹三通球阀 外形尺寸
|
公称通径mm |
英寸(in) |
L(mm) |
L0（mm） |
A（mm） |
H（mm） |
|
DN10 |
3/8 |
68 |
34 |
168 |
160 |
|
DN15 |
1/2 |
68 |
34 |
168 |
160 |
|
DN20 |
3/4 |
78 |
39 |
168 |
170 |
|
DN25 |
1 |
86 |
43 |
168 |
180 |
|
DN32 |
1(1/4) |
112 |
56 |
168 |
185 |
|
DN40 |
1(1/2) |
126 |
63 |
168 |
195 |
|
DN50 |
2 |
144 |
72 |
210 |
210 |
|
DN65 |
2(1/2) |
||||
|
DN80 |
3 |
||||
|
DN100 |
4 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
电动执行器：1电源电压，2控制方式：开关控制、调节控制，3是否防爆
