Q946F电动法兰四通球阀 产品概述
Q946F电动法兰四通球阀气动执行器和法兰四通球阀组成。四通球阀球芯流道为双L型，可以使相邻流道口流向切换。采用四通四密封结构，确保密封可靠。根据介质温度可以选用聚四氟乙烯或高温密封圈对位聚苯PPL。电动执行器带动球形转动90°既可以完成换向过程，同时有反馈信号输出到控制器，及时掌握球阀流向。适用于远程自动控制。
Q946F电动法兰四通球阀 产品特点
- 流道为双L型，可以使相邻流道连通。
- 结构紧凑，换向方便，密封可靠。
- 电动操作换向，使用方便，可以远程控制。
- 四密封结构，保证每个流道密封。
- 温度高时可以选用高温密封圈对位聚苯PPL，耐高温，使用寿命长。
- 电动执行器有反馈信号和手动功能。
Q946F电动法兰四通球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
Q946F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q946F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q946F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q946F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q946F-150LB |
150LB |
3.1 |
2.2 |
||
|
Q946F-300LB |
300LB |
7.8 |
5.6 |
||
|
Q946F-10K |
10K |
2.4 |
1.5 |
||
|
Q946F-20K |
20K |
5.8 |
4.0 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q946F电动法兰四通球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
|
密封垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
|
填料 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
PTFE，石墨缠绕垫 |
|
填料压盖 |
WCB |
不锈钢CF8（304） |
不锈钢CF8M（316） |
Q946F电动法兰四通球阀 电动执行器
|
执行器型号 |
ZDR、QT、3810RS、PSR、电动执行器 |
|
电源电压 |
AC220V、AC380V、AC110V、AC24V、DC24V，50Hz |
|
控制信号 |
开关信号，调节信号：输入输出DC4-20MA，DC1-5V |
|
环境温度 |
-20～60℃ |
|
相对湿度 |
95%以下 |
|
防护等级 |
IP67 |
|
转动角度 |
0-90° |
|
基本误差% |
±1.0 |
|
回 差% |
1.0 |
|
分 辨 率% |
＜0.4 |
|
调节范围 |
零点±25%，转角20%-100% |
|
死 区% |
0.8-1.0 |

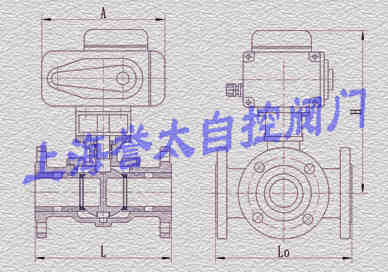

Q946F电动法兰四通球阀 外形尺寸
公称压力1.6MPa，（PN16）单位：mm
|
公称通径 |
L |
L0 |
A |
H |
|
DN15 |
150 |
150 |
168 |
200 |
|
DN20 |
150 |
150 |
168 |
205 |
|
DN25 |
180 |
180 |
168 |
218 |
|
DN32 |
200 |
200 |
168 |
225 |
|
DN40 |
220 |
220 |
168 |
230 |
|
DN50 |
240 |
240 |
210 |
260 |
|
DN65 |
260 |
260 |
260 |
300 |
|
DN80 |
280 |
280 |
260 |
310 |
|
DN100 |
320 |
320 |
260 |
340 |
|
DN125 |
380 |
380 |
260 |
380 |
|
DN150 |
440 |
440 |
280 |
410 |
|
DN200 |
550 |
550 |
280 |
460 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
电动执行器：1电源电压，2控制方式：开关控制、调节控制，3是否防爆
