Q46F手动法兰式四通球阀 产品概述
Q46F手动法兰式四通球阀阀体有四个法兰接口，当阀芯旋转90°时，相邻两个通路接通，实现流向切换。一个阀门实现多个阀门的功能，操作简单，切换迅速，可配置气动执行器，电动执行器，进行远程控制。
Q46F手动法兰式四通球阀 产品特点
- 操作简单，换向迅速。
- 一个阀门实现多个阀门功能，节约成本，维护方便。
Q46F手动法兰式四通球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
Q46F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q46F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q46F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q46F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q46F-150LB |
150LB |
3.1 |
2.2 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀法兰类型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q46F手动法兰式四通球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
CF8（304） |
CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
CF8（304） |
CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
铸钢 |
铸钢 |
铸钢 |

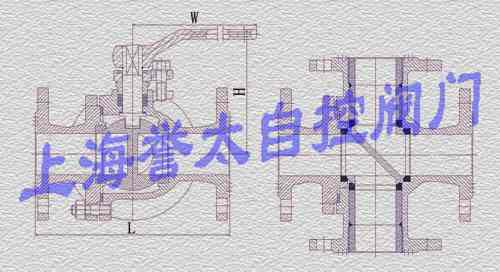

Q46F手动法兰式四通球阀 外形尺寸
|
公称通径mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
150 |
90 |
140 |
|
DN20 |
164 |
90 |
140 |
|
DN25 |
180 |
102 |
155 |
|
DN32 |
200 |
115 |
250 |
|
DN40 |
220 |
135 |
250 |
|
DN50 |
240 |
140 |
350 |
|
DN65 |
260 |
155 |
350 |
|
DN80 |
280 |
185 |
420 |
|
DN100 |
320 |
210 |
700 |
|
DN125 |
380 |
275 |
1000 |
|
DN150 |
440 |
305 |
1300 |
|
DN200 |
550 |
335 |
1300 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
