Q44F/Q45F手动法兰三通球阀 产品概述
Q44F/Q45F手动法兰三通球阀结构紧凑、外型美观、密封性能好。L型三通能实现对管道中介质流向的切换，使相互垂直的两个通道连通或关闭。T型三通不仅可实现介质流向的切换，也可使三个通道相互连通，也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
Q44F/Q45F手动法兰三通球阀 产品特点
- 三通球阀在结构上采用一体化结构，可靠性高，设计实现了轻量化。
- 三通球阀分L型和T型，使用寿命长，流通能力大，阻力小。
- 操作简单，旋转90度即可实现流向变化，动作迅速。
Q44F/Q45F手动法兰三通球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
Q44F/Q45F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q44F/Q45F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q44F/Q45F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q44F/Q45F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q44F/Q45F-150LB |
150LB |
3.1 |
2.2 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀法兰类型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q44F/Q45F手动法兰三通球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
CF8（304） |
CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
CF8（304） |
CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
铸钢 |
铸钢 |
铸钢 |

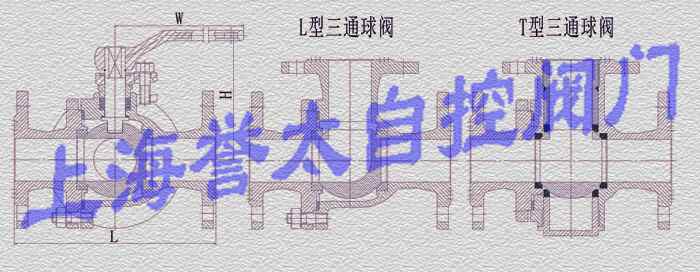

Q44F/Q45F手动法兰三通球阀 外形尺寸
|
公称通径mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
150 |
90 |
140 |
|
DN20 |
164 |
90 |
140 |
|
DN25 |
180 |
102 |
155 |
|
DN32 |
200 |
115 |
250 |
|
DN40 |
220 |
135 |
250 |
|
DN50 |
240 |
140 |
350 |
|
DN65 |
260 |
155 |
350 |
|
DN80 |
280 |
185 |
420 |
|
DN100 |
320 |
210 |
700 |
|
DN125 |
380 |
275 |
1000 |
|
DN150 |
440 |
305 |
1300 |
|
DN200 |
550 |
335 |
1300 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
