3PQ41F三片式法兰浮动球阀 产品概述
3PQ41F三片式法兰浮动球阀阀体采用一个主阀体、两个副阀体，三部分组成，铸造采用台湾引进的先进工艺，结构合理、造型美观。采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。内螺纹球阀可设置90°开关定位机构，根据需要加锁以防止误操作，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
3PQ41F三片式法兰浮动球阀 产品特点
- 结构简单，安装方便。
- 成本低，性价比高。
- 密封性好，零泄漏。
- 可加锁，防止误操作。
- 松开四个螺栓即可拆解球阀，快速更换阀座，球芯，维修方便。
3PQ41F三片式法兰浮动球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
3PQ41F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
3PQ41F-25 |
2.5 |
3.75 |
2.75 |
||
|
3PQ41F-40 |
4.0 |
6.0 |
4.4 |
||
|
3PQ41F-150LB |
150LB |
3.1 |
2.2 |
||
|
3PQ41F-300LB |
300LB |
7.8 |
5.6 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀法兰类型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
3PQ41F三片式法兰浮动球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
CF8（304） |
CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
CF8（304） |
CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |

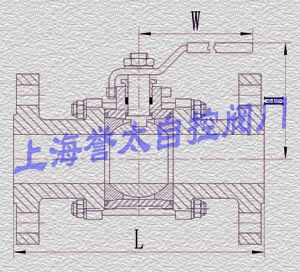

3PQ41F三片式法兰浮动球阀 外形尺寸
公称压力1.6,2.5,4.0MPa，单位：mm
|
公称通径mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
130 |
63 |
110 |
|
DN20 |
150 |
65 |
110 |
|
DN25 |
160 |
65 |
160 |
|
DN32 |
180 |
85 |
225 |
|
DN40 |
200 |
112 |
225 |
|
DN50 |
230 |
112 |
225 |
|
DN65 |
290 |
108 |
270 |
|
DN80 |
310 |
150 |
300 |
|
DN100 |
350 |
200 |
330 |
压力等级150LB，300LB，单位：mm
|
公称通径mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
108 |
63 |
110 |
|
DN20 |
117 |
65 |
110 |
|
DN25 |
127 |
65 |
160 |
|
DN32 |
140 |
85 |
225 |
|
DN40 |
165 |
112 |
225 |
|
DN50 |
178 |
112 |
225 |
|
DN65 |
190 |
108 |
270 |
|
DN80 |
203 |
150 |
300 |
|
DN100 |
229 |
200 |
330 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
相关产品：三片式内螺纹球阀
