1PQ41F一体式法兰高温球阀 产品概述
1PQ41F一体式法兰高温球阀采用整体式阀体结构,弹性阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致。为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
1PQ41F一体式法兰高温球阀 产品特点
- 整体式阀体结构,减少外漏可能。
- 耐高温密封圈,寿命长,密封性好。
- 结构简单,操作方便。
1PQ41F一体式法兰高温球阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
1PQ41F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯(PTFE)≤150℃。/对位聚苯PPL≤300℃ |
水,蒸汽,油品 |
1PQ41F-25 |
2.5 |
3.75 |
2.75 |
||
1PQ41F-40 |
4.0 |
6.0 |
4.4 |
||
球阀设计标准 |
GB/T12237-2007,GB/15185-1994,JB/T7745-1995,ISO7121-1986,API608-2002, BS1212-197,GB/T21385-2008,GB/T 26146-2010,BS5351-1986 |
||||
球阀法兰类型 |
GB/T9113-2010,JB/T79-1994,HG20592-2009, ANSI B16.5-2003,ASME B16.5-2009 |
||||
球阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
1PQ41F一体式法兰高温球阀 零件材料
零件名称 |
零件材料 |
||
阀体 |
WCB |
CF8(304) |
CF8M(316) |
阀座 |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
球体 |
WCB |
CF8(304) |
CF8M(316) |
密封垫 |
PTFE |
PTFE |
PTFE |
阀杆 |
2Cr13 |
304 |
316 |
填料 |
PTFE |
PTFE |
PTFE |
填料压盖 |
WCB |
CF8(304) |
CF8M(316) |
手柄 |
铸钢 |
铸钢 |
铸钢 |

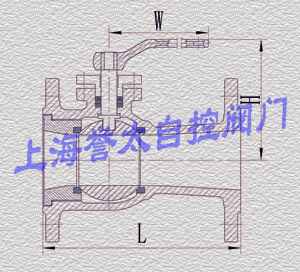

1PQ41F一体式法兰高温球阀 外形尺寸
公称通径mm |
L(mm) |
H(mm) |
W(mm) |
DN15 |
130 |
105 |
150 |
DN20 |
140 |
110 |
150 |
DN25 |
150 |
120 |
160 |
DN32 |
165 |
140 |
180 |
DN40 |
180 |
155 |
250 |
DN50 |
200 |
175 |
300 |
DN65 |
220 |
195 |
300 |
DN80 |
250 |
225 |
320 |
DN100 |
280 |
250 |
20 |
DN125 |
320 |
270 |
360 |
DN150 |
360 |
290 |
360 |
DN200 |
400 |
345 |
450 |
订货须知:
球阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度
