HC42X(DRVZ)轴流式静音止回阀 产品概述
HC42X(DRVZ)轴流式静音止回阀,阀体内腔表面,阀瓣,导流罩等过流表面呈流线型,流体流过时为层流状态,没有或很少有湍流。根据阀瓣形式分为套筒型,圆盘型,环盘型。HC42X(DRVZ)的阀瓣为圆盘型,阀瓣开启压力≤2KPa。关闭时平稳,减震,消声,减小水击现象。内部有复位弹簧,保证阀瓣关闭可靠。密封面可以采用橡胶,聚四氟乙烯,等软密封材料。一般安装在垂直管道上或水平管道上。
HC42X(DRVZ)轴流式静音止回阀 产品特点
- 流道内表面呈流线型,流阻小。
- 可以安装在垂直管道或水平管道上。
- 弹簧加载阀芯,关闭迅速,消声,减少水锤现象。
- 外形小,安装方便。
HC42X(DRVZ)轴流式静音止回阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
HC42X/DRVZ-10C/P |
1.0 |
1.5 |
1.1 |
≤80℃ |
水,气体,油品 |
HC42X/DRVZ-16C/P |
1.6 |
2.4 |
1.76 |
||
HC42X/DRVZ-25C/P |
2.5 |
3.75 |
2.75 |
||
止回阀设计标准 |
GB/T21387-2008,CJ/T255-2007 |
||||
止回阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
||||
止回阀法兰标准 |
GB/T9113-2010,JB/T79-1994,HG20592-2009,ASME16.5 |
HC42X(DRVZ)轴流式静音止回阀 零件材料
零件名称 |
零件材料 |
||
阀体 |
铸铁HT200 |
WCB |
不锈钢CF8 |
阀芯 |
2Cr13,橡胶 |
2Cr13,橡胶 |
不锈钢304,橡胶 |
阀座 |
2Cr13 |
2Cr13 |
不锈钢304 |
导流罩 |
铸铁HT200 |
WCB |
不锈钢304 |
弹簧 |
弹簧钢 |
弹簧钢 |
不锈钢304 |

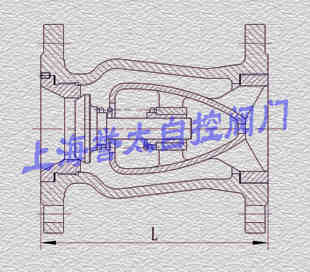

HC42X(DRVZ)轴流式静音止回阀 外形尺寸
PN10,PN16,PN25,单位:mm
公称通径 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
120 |
120 |
150 |
180 |
229 |
254 |
275 |
292 |
330 |
356 |
381 |
订货须知:
止回阀参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度,6法兰标准
