HC44X(SFCV)旋启式橡胶瓣止回阀 产品概述
HC44X(SFCV)旋启式橡胶瓣止回阀,采用旋启式止回阀结构,开启时流阻小。阀板包裹橡胶,密封性好,降低噪音。阀座密封采用倾斜设计,开关迅速。止回阀由阀体,阀盖,阀板组成。结构简单,使用寿命长。流道为直流式结构,阀体内不易积存杂质。开启时依靠介质压力打开阀板,关闭时靠介质逆流压力保证密封。主要安装在水平管道或垂直管道上。
HC44X(SFCV)旋启式橡胶瓣止回阀 产品特点
- 阀板包裹橡胶,密封性好,噪音低。
- 旋启式结构,流阻小。
- 结构简单,使用寿命长。
- 开关迅速,防止水锤。
HC44X(SFCV)旋启式橡胶瓣止回阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
HC44X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水,气体,油品 |
HC44X-16 |
1.6 |
2.4 |
1.76 |
||
HC44X-25 |
2.5 |
3.75 |
2.75 |
||
止回阀设计标准 |
GB/T12236-2008 |
||||
止回阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
||||
止回阀法兰标准 |
GB/T9113-2010,JB/T79-1994,HG20592-2009 |
HC44X(SFCV)旋启式橡胶瓣止回阀 零件材料
零件名称 |
零件材料 |
||
阀体,阀盖 |
HT200 |
WCB |
不锈钢CF8 |
阀板 |
WCB包裹橡胶 |
WCB包裹橡胶 |
不锈钢304包裹橡胶 |

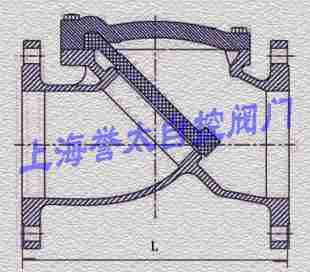

HC44X(SFCV)旋启式橡胶瓣止回阀 外形尺寸
PN16,PN25,PN40单位:mm
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
203 |
216 |
241 |
292 |
325 |
356 |
435 |
505 |
580 |
640 |
685 |
740 |
775 |
920 |
订货须知:
止回阀参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度,6法兰标准
