SRYⅠ，SY11，GL11H螺纹Y型不锈钢过滤器 产品概述
GL11H螺纹不锈钢Y型过滤器，采用内螺纹连接，安装方便。由阀体，阀盖，过滤网组成，阀体和阀盖由螺纹连接，结构紧凑。介质由进口流入，经过滤网过滤后从出口流出，杂质都被滤网挡住，出口介质洁净度得到提高，避免了杂质损坏管道上仪表，阀门。过滤网需要定期清理，避免过滤器堵塞。清洗时用扳手拧开阀盖，取出滤网清洗干净后，重新装入。阀体，阀盖，滤网都采用不锈钢304，316制成，耐酸碱腐蚀，使用寿命长。根据不同介质，滤网采用不同目数。一般水18-30目，气体40-100目，油100-480目。滤网有效面积大于管道截面积3倍，可用于水，空气，蒸汽，油品等介质。
SRYⅠ，SY11，GL11H螺纹Y型不锈钢过滤器 产品特点
- 过滤网有效面积为管道截面3倍以上，流阻小。
- 螺纹连接，结构紧凑，安装方便。
- 拆开阀盖，可以取出过滤网进行清洗，便于维护。
- 阀体，阀盖，过滤网采用不锈钢材料，耐酸碱腐蚀。
SRYⅠ，SY11，GL11H螺纹Y型不锈钢过滤器 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
SRYⅠ,SY11,GL11H-16 |
1.6 |
2.4 |
1.76 |
≤200℃ |
水，气体，油品 |
|
SRYⅠ,SY11,GL11H-25 |
2.5 |
3.75 |
2.75 |
||
|
SRYⅠ,SY11,GL11H-40 |
4.0 |
6.0 |
4.4 |
||
|
SRYⅠ,SY11,GL11H-64 |
6.4 |
9.6 |
7.04 |
||
|
SRYⅠ,SY11,GL11H-150LB |
150LB |
3.1 |
2.2 |
||
|
SRYⅠ,SY11,GL11H-300LB |
300LB |
7.8 |
5.6 |
||
|
SRYⅠ,SY11,GL11H-10K |
10K |
2.4 |
1.5 |
||
|
SRYⅠ,SY11,GL11H-20K |
20K |
5.8 |
4.0 |
||
|
过滤器设计标准 |
GBT14382-93 ，HG21637-1991 |
||||
|
过滤器检验标准 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
过滤器螺纹标准 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
SRYⅠ，SY11，GL11H螺纹Y型不锈钢过滤器 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
WCB |
不锈钢CF8，CF3 |
不锈钢CF8M，CF3M |
|
过滤网，滤筒 |
不锈钢304，316 |
不锈钢304，316 |
不锈钢316,316L |
|
垫片 |
XB450,金属缠绕垫 |
金属缠绕垫，聚四氟乙烯 |
金属缠绕垫，聚四氟乙烯 |

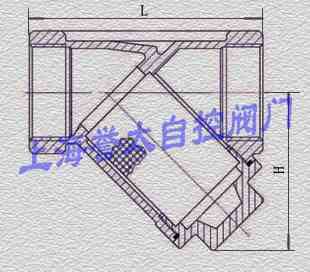

SRYⅠ，SY11，GL11H螺纹Y型不锈钢过滤器 外形尺寸
PN16，PN25，PN40单位：mm
|
公称通径 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
G螺纹 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
L |
64 |
64 |
65 |
76 |
90 |
103 |
118 |
140 |
|
H |
44 |
44 |
44 |
52 |
64 |
68 |
76 |
88 |
订货须知：
过滤器参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6螺纹标准，7过滤目数
