SRYⅠ，SY14，GL41H法兰Y型过滤器 产品概述
GL41H法兰Y型过滤器，由阀体，过滤网，阀盖等零件组成，阀体呈Y型，所以称为Y型过滤器。介质从进口端流入，经过滤网过滤后流出，把管道内杂质都留在过滤网内，流出的介质洁净度提高，避免杂质对管道上阀门，仪表等设备造成损害，提高了系统运行的可靠性。过滤器使用一段时间后，需要打开阀盖，清洗过滤网，避免杂质过多，造成堵塞。过滤网采用不锈钢材料，根据介质的不同采用不同过滤目数，一般水18-30目，气体40-100目，油100-480目。过滤网有效面积不小于管道横截面积3倍，可用于水，空气，蒸汽，油等介质的过滤。
SRYⅠ，SY14，GL41H法兰Y型过滤器 产品特点
- 过滤网有效面积为管道截面3倍以上，流阻小。
- 选取不同目数过滤网，可以适应不同介质要求。
- 拆开阀盖，可以取出过滤网进行清洗，维护方便。
- 过滤网采用不锈钢材料，耐酸碱腐蚀。
SRYⅠ，SY14，GL41H法兰Y型过滤器 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
SRYⅠ,SY14,GL41H-16 |
1.6 |
2.4 |
1.76 |
≤425℃ |
水，气体，油品 |
|
SRYⅠ,SY14,GL41H-25 |
2.5 |
3.75 |
2.75 |
||
|
SRYⅠ,SY14,GL41H-40 |
4.0 |
6.0 |
4.4 |
||
|
SRYⅠ,SY14,GL41H-64 |
6.4 |
9.6 |
7.04 |
||
|
SRYⅠ,SY14,GL41H-100 |
10.0 |
15.0 |
11.0 |
||
|
SRYⅠ,SY14,GL41H-150LB |
150LB |
3.1 |
2.2 |
||
|
SRYⅠ,SY14,GL41H-300LB |
300LB |
7.8 |
5.6 |
||
|
SRYⅠ,SY14,GL41H-10K |
10K |
2.4 |
1.5 |
||
|
SRYⅠ,SY14,GL41H-20K |
20K |
5.8 |
4.0 |
||
|
过滤器设计标准 |
GBT14382-93 ，HG21637-1991，SHT 3411-1999 |
||||
|
过滤器检验标准 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
过滤器法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ASME B16.5-2009 |
||||
SRYⅠ，SY14，GL41H法兰Y型过滤器 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
WCB |
不锈钢CF8，CF3 |
不锈钢CF8M，CF3M |
|
过滤网，滤筒 |
不锈钢304，316 |
不锈钢304，316 |
不锈钢316,316L |
|
垫片 |
XB450,金属缠绕垫 |
金属缠绕垫，聚四氟乙烯 |
金属缠绕垫，聚四氟乙烯 |

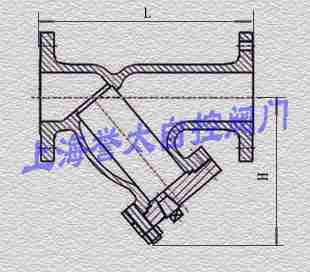

SRYⅠ，SY14，GL41H法兰Y型过滤器 外形尺寸
PN16，PN25，PN40单位：mm
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
140 |
150 |
155 |
180 |
200 |
220 |
250 |
280 |
320 |
370 |
430 |
495 |
550 |
640 |
700 |
800 |
|
H |
70 |
70 |
80 |
90 |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
订货须知：
过滤器参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6法兰标准，7过滤目数
