JD745X多功能水泵控制阀 产品概述

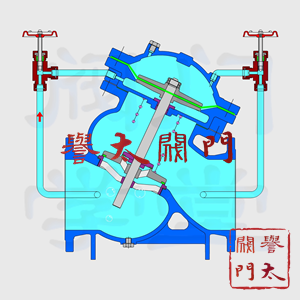

JD745X多功能水泵控制阀由阀体，阀盖，阀芯，阀杆，膜片，弹簧，导管，小球阀等零件组成，直流式阀体，流阻小。具有缓开，止回，缓闭，防止水锤等功能。
水泵工作时进口导管压力到达膜片下方，带动主阀芯开启，膜片上腔压力通过导管流道出口，开始正常供水。当停泵时，主阀芯先关闭80%左右，随着介质逆流，膜片上腔压力增加，缓闭阀芯开始逐渐关闭，有效防止水锤发生。通过调节进出口导管上调节阀开度，可以改变开阀和关阀时间。
JD745X多功能水泵控制阀 产品特点
- 依靠水利自动控制，安全，节能。
- 一个阀门，具有缓开，止回，缓闭，防水锤多种功能。
- 直流式阀体，流阻小。
- 广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
JD745X多功能水泵控制阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
JD745X-10 |
1.0 |
1.5 |
1.1 |
橡胶密封≤80℃ |
水，液体 |
|
JD745X-16 |
1.6 |
2.4 |
1.76 |
||
|
JD745X-25 |
2.5 |
3.75 |
2.75 |
||
|
阀门设计标准 |
CJT219-2005，JBT 10674-2006 |
||||
|
阀门检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
阀门法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， |
||||
JD745X多功能水泵控制阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
HT200 |
WCB |
CF8（304） |
|
阀芯，阀座 |
铜合金 |
铜合金 |
铜合金 |
|
密封圈，O形圈 |
丁腈橡胶 |
丁腈橡胶 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
2Cr13 |
304 |
|
弹簧 |
50CrV |
50CrV |
50CrV |
|
针型阀 |
铜合金 |
铜合金 |
铜合金 |
|
球阀 |
铜合金 |
铜合金 |
铜合金 |
|
过滤器 |
铜合金 |
铜合金 |
铜合金 |
JD745X多功能水泵控制阀 外形尺寸
|
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
205 |
215 |
240 |
290 |
335 |
360 |
450 |
540 |
610 |
640 |
700 |
780 |
810 |
900 |
|
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1118 |
1218 |
1256 |
1600 |
订货须知：
水利控制阀参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
