QTY内螺纹气体减压阀 产品概述
QTY内螺纹气体减压阀，是直接作用式减压阀。由阀体，阀盖，调节弹簧，调节螺钉，橡胶膜片，阀芯，压力表部分组成，通过转动调节螺钉，可以改变出口压力。转动调节螺钉，阀芯开启，介质通过阀芯流到出口。阀后压力通过内反馈孔到达膜片下方，与膜片上方调节弹簧作用力相平衡，转动调节弹簧，可以连续改变出口压力。阀内橡胶膜片为压力执行元件，允许压差大，使用寿命长，灵敏度高。适用于空气，氮气等介质。
QTY内螺纹气体减压阀 产品特点
- 薄膜式结构，灵敏度高，适用于空气等气体。
- 转动调节螺钉，可以连续改变出口压力。
- 内螺纹连接，压力调节精度高。
- 减压阀带有压力表，方便观察出口压力。
QTY内螺纹气体减压阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
出口压力Mpa |
工作温度℃ |
适用介质 |
|
QTY-10 |
1.0 |
1.5 |
0.1-0.8 |
≤80℃ |
空气，气体 |
|
压力特性偏差 |
GB/T12246-2006 |
||||
|
流量特性偏差 |
GB/T12246-2006 |
||||
|
减压阀设计标准 |
GB/T12246-2006,GB/T12244-2006,JB/T2205-2013,JB/T7376-1994 |
||||
|
GB/T10868-2005,CB/T624-1995,CB/T3656-1994,ANSI/ASSE1003-1994 |
|||||
|
ASTM F1370-1992,ASTM F1565-2000,ASTM F1795-2000 |
|||||
|
减压阀检验标准 |
GB/T12245-2006,CB/T3396-1992,GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
QTY内螺纹气体减压阀 零件材料
|
零件名称 |
零件材料 |
|
阀体，阀盖 |
铝合金 |
|
阀芯 |
铝合金 |
|
阀座 |
铝合金 |
|
阀杆 |
不锈钢 |
|
膜片 |
橡胶 |
|
调节弹簧 |
60Si2Mn |
QTY内螺纹气体减压阀 流量系数
|
型号 |
压力降为进口压力5%条件下，各进口压力的条件下空气流量不小于下列值 |
|||
|
空气流量L/min |
||||
|
进口压力MPa |
||||
|
0.25 |
0.4 |
0.63 |
0.8 |
|
|
QTY-8 |
680 |
770 |
860 |
900 |
|
QTY-10 |
720 |
860 |
1000 |
1100 |
|
QTY-15 |
900 |
1100 |
1200 |
1300 |
|
QTY-20 |
1650 |
1800 |
1980 |
2100 |
|
QTY-25 |
1900 |
2250 |
2450 |
2650 |
|
QTY-32 |
2030 |
2460 |
2650 |
2900 |
|
QTY-40 |
2150 |
2700 |
2920 |
3200 |
|
QTY-50 |
2150 |
2700 |
2920 |
3200 |

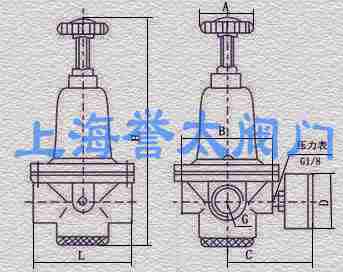

QTY内螺纹气体减压阀 外形尺寸
|
公称通径mm |
L |
H |
A |
B |
C |
D |
|
QTY-8 |
65 |
173 |
60 |
64 |
80 |
60 |
|
QTY-10 |
65 |
173 |
60 |
64 |
80 |
60 |
|
QTY-15 |
65 |
173 |
60 |
64 |
80 |
60 |
|
QTY-20 |
106 |
250 |
97 |
105 |
100 |
90 |
|
QTY-25 |
106 |
250 |
97 |
105 |
100 |
90 |
|
QTY-32 |
130 |
280 |
97 |
100 |
100 |
90 |
|
QTY-40 |
130 |
280 |
97 |
100 |
100 |
90 |
|
QTY-50 |
130 |
280 |
97 |
100 |
100 |
90 |
订货须知：
减压阀参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6进口压力，7出口压力
