YR22不锈钢膜片式减压器 产品概述
YR22不锈钢膜片式减压器,为单级式减压结构，采用不锈钢316L金属膜片作为压力平衡元件，耐腐蚀，使用寿命长。膜片与阀体采用硬密封结构，避免密封元件老化影响。输出压力稳定，用于中等流量气体管路，可用于腐蚀性气体或有毒气体。进口端设有过滤网，可以滤除管路中杂质。阀体底部有安装孔，可以采用面板安装方式集中安装。适用于半导体行业，气体汇流排，实验室，石油化学工业，电厂设备。转动手柄，即可改变出口压力，操作方便。
YR22不锈钢膜片式减压器 产品特点
- 阀体，阀盖，膜片，阀芯主要零件由不锈钢制成，耐腐蚀。
- 金属膜片与阀体采用硬密封结构，使用寿命长。
- 阀体可配装进口压力表，出口压力表，安全阀，功能齐全。
- 进口处自带过滤网，防止异物堵塞减压阀。
YR22不锈钢膜片式减压器 技术参数
| 型号 | 公称压力Mpa | 试验压力Mpa | 出口压力Mpa | 工作温度℃ | 适用介质 |
| YR22S（304） | 4000PSI | 1.5倍最大输入压力 | 0-250PSI | -40～74℃(-40F～165F) | 气体 |
| YR22SS（316） | 3000PSI | 0-100PSI | |||
| YR22SL（316L） | 500PSI | 0-50PSI | |||
| 0-25PSI | |||||
| 30" Hg VAC～30PSI | |||||
| 30" Hg VAC～100PSI | |||||
| 30" Hg VAC～200PSI | |||||
| 进出气接口 | 1/2' | ||||
| 压力表，安全阀接口 | 1/4' | ||||
| 泄漏率 | 2×10-8 atm.cc/sec He | ||||
| CV | 1.0 | ||||
| 减压阀螺纹类型 | NPT、G、BSPT、BSP、DIN259/2999、ISO228 | ||||
| 减压阀设计标准 | GBT25473-2010，GB26787-2011，GB20262-2006，GBT7899-2006 | ||||
| 减压阀检验标准 | GBT25473-2010，GB26787-2011，GB20262-2006，GBT7899-2006 | ||||
YR22不锈钢膜片式减压器 零件材料
| 零件名称 | 零件材料 | ||
| 阀体 | SS304 | SS316 | SS316L |
| 阀盖 | SS304 | SS316 | SS316L |
| 膜片 | SS316L | ||
| 阀座 | PCTFE | ||
| 手轮 | 塑料 | ||

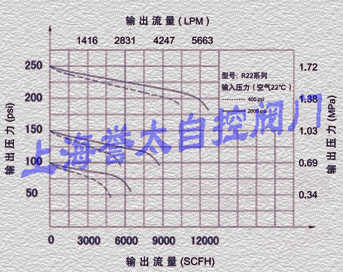

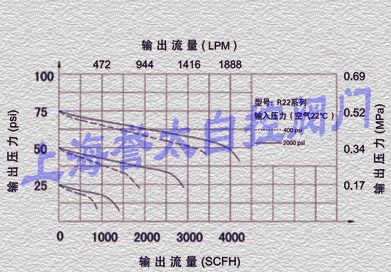

YR22不锈钢膜片式减压器 流量特性曲线
YR22不锈钢膜片式减压器 内部结构

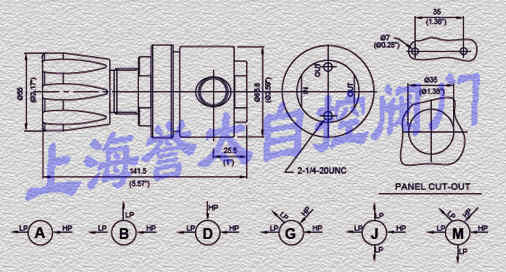

YR22不锈钢膜片式减压器 外形尺寸
订货须知：
| 阀体孔 | 阀座 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| A | K：PCTFE | C:4000PSI | G:0-250PSI | W:不带压力表 | 04:1/2NPT | 04:1/2NPT | P：面板安装 |
| B | V:VESPEL | D:4000PSI | I:0-100PSI | P：Psi/bar表 | 04:1/2卡套 | 04:1/2卡套 | H：Hastelloy |
| D | F:500PSI | K:0-50PSI | G：MPa表 | 其它 | 其它 | ||
| G | L:0-25PSI | ||||||
| J | 30" Hg Vac～30PSI | ||||||
| M | 30" Hg VAC～100PSI | ||||||
| 30" Hg VAC～200PSI |
减压器参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6进口压力，7出口压力
