• 气动蝶阀是通过角行程气动执行器带动蝶板转动,气动执行器依靠气源压力驱动活塞动作,输出扭矩。当使用气动蝶阀数量比较多时,需要考虑气源消耗量,配置空压机或空压站规模大小。
  • 气动蝶阀动作时耗气量技术分为双作用气动执行器和单作用气动执行器两种。单作用气动执行器约为双作用气动执行耗气量的一半,因为单作用气动执行器内有复位弹簧,单作用气动蝶阀开启或关闭时通过气源驱动,当关闭或开启时通过压缩弹簧驱动,不需要气源动力。而双作用气动执行器打开或关闭时都需要压缩空气作为动力,所以空气消耗量比单作用气动蝶阀要大。

双作用气动蝶阀计算公式V=A+B{P+101.32)÷101.32}M

单作用气动蝶阀计算公式V=A{P+101.32)÷101.32}M

V:耗气量NL/min(N/)

A:气缸容量L(升)

B:气缸容量L(升)

P:气源压力Kpa G(表压)

M:活塞每分钟开关次数

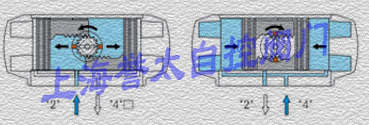

注:气动执行器气缸容量AB。一个推动活塞向两端盖动作容量,一个是推动活塞从两端盖向中间动作容量。
