不锈钢微型电动球阀

WQ911F不锈钢微型电动球阀 产品概述

WQ911F不锈钢微型电动球阀,由微型电动执行器和二片式球阀组成,微型电动执行器外形小巧,重量轻,外壳采用工程塑料。电压有DC5VDC12DC24DC/AC9-24VAC/DC9-35V(可选)。电机扭矩经过齿轮减速机构,带动球阀阀杆转动,实现球阀的开关动作。球阀采用不锈钢材料,阀座采用聚四氟乙烯。阀杆采用O型圈密封,密封性好,降低球阀扭矩。可用于暖通空调,水处理,替代电磁阀产品。

WQ911F不锈钢微型电动球阀 产品特点

  • 执行器采用铜齿轮传动,使用寿命长,外形小,重量轻。
  • DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V(可选)多种电压可供使用。
  • 球阀采用不锈钢材料,聚四氟乙烯密封,耐腐蚀性好。
  • 多种接线控制方式,可以断电自动复位。
  • 电动执行器带手动功能,可以在断电时开关球阀。

WQ911F不锈钢微型电动球阀 技术参数

型号

公称压力Mpa

试验压力Mpa

工作温度℃

适用介质

壳体

密封

WQ911F-10P

1.0

1.5

1.1

90

水,液体,气体

球阀设计标准

GB/T12237-2007GBT 8464-1998

球阀螺纹类型

GNPTBSPTBSPDIN259/2999ISO228

球阀检验标准

GB/T13927-2008JB/T9092-1999API598-2009

 WQ911F不锈钢微型电动球阀 零件材料

零件名称

零件材料

阀体

CF8304

CF8M316

阀座

聚四氟乙烯(PTFE

球体

CF8304

CF8M316

密封垫

PTFE

阀杆

304

316

密封圈

EPDM

 WQ911F不锈钢微型电动球阀 电动执行器

执行器型号

Q20Q100

电源电压

DC5VDC12DC24DC/AC9-24VAC/DC9-35V

控制信号

开关信号

环境温度

-2050

相对湿度

95%以下

防护等级

IP67

转动角度

0-90°

基本误差%

±1.0

    %

1.0

开关时间

5

开关寿命

70000

扭矩

2 NM,10 NM

手动方式

带,或不带

开关指示

带,或不带

静态电流

500MA

接线方式

-01,Ⅱ-02,Ⅲ-01,Ⅲ-02,Ⅲ-03,Ⅲ-04,Ⅴ-01,Ⅶ-01,Ⅶ-02,-03

 WQ911F不锈钢微型电动球阀 外形尺寸

wq911f-10p-cc01

公称通径mm

英寸(in)

Lmm

Amm

Hmm

DN15

 1/2

63

54

70

DN20

 3/4

72

54

74

DN25

1

81

54

82

DN32

1(1/4)

94

54

95

DN40

1(1/2)

105

54

108

DN50

2

125

54

125

订货须知:

球阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度

电动执行器:1电源电压,2控制方式:开关控制、3是否防爆



线路控制

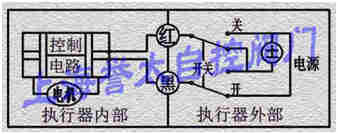

-012 线控制)

2-01

1. 红线接通正极,黑线接通负极,阀门关闭,到位后执行器内部自动断电。

2. 黑线接通正极,红线接通负极,阀门打开,到位后执行器内部自动断电。

电压选配:DC5V/DC12V/DC24V

不得超过电压工作

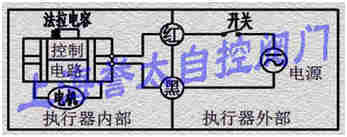

-02 (2 线控制-断电复位)

2-02

1、红线、黑线接电源。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

电压选配:AC/DC9-35V

不得超过电压工作

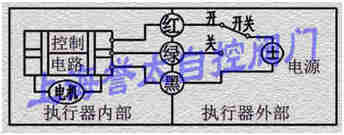

-013 线控制)

3-01

1、红线、绿线接正极,黑线接负极。

2、开关与红线接通,阀门打开,到位后执行器内部自动断电。

3、开关与绿色接通,阀门关闭,到位后执行器内部自动断电。

电压选配:DC5VDC12VDC24VAC/DC9-35V

不得超过电压工作

-023 线控制)

3-02

1、红线接正极,绿线与黑线接负极。

2、当绿线开关闭合,阀门关闭,到位后执行器内部自动断电。

3、当绿线开关断开,阀门打开,到位后执行器内部自动断电。

电压选配有三种:DC7V-35V

不得超过电压工作

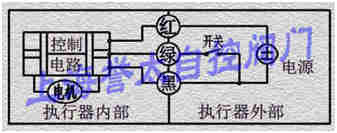

-033 线控制)

3-03

1、红线、绿线接正极,黑线接负极。

2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电。

电压选配:DC12VDC24V,AC/DC9-35V

不得超过电压工作

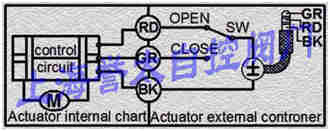

-043 线控制)

3-04

1、红线、绿线接正极,黑线接负极。

2、开关与红线接通,阀门关闭,到位后执行器内部自动断电。

3、开关与绿色接通,阀门打开,到位后执行器内部自动断电。

电压选配:DC5VDC12VDC24V

不得超过电压工作

严禁通电连接电源线

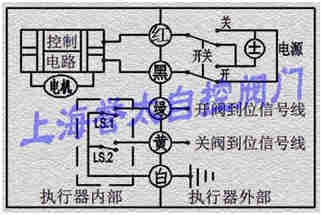

-015线控制,带反馈信号)

5-01

1、红线接通正极,黑线接通负极,阀门全关并保持。

2、黑线接通正极,红线接通负极,阀门全开并保持。

3、绿线和白线接阀门全开信号线。

4、黄线和白线接阀门全关信号线。

电压选配:DC5V/DC12V/DC24V

不得超过电压工作

反馈带载能力:1、最大电压DC36VAC220V;2、最大电流为0.4A.

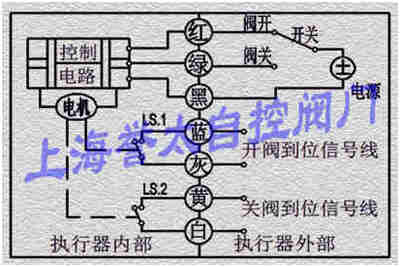

-017线控制)

7-01

1、红线接正极,绿线与黑线接负极。

2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

3、当绿线开关断开,阀门关闭,到位后执行器内部自动断电。

4、蓝线和灰线接阀门全开信号线。

5、黄线和白线接阀门全关信号线。

电压选配DC7--35VDC5VDC12VDC24V

不得超过电压工作

反馈带载能力:1、最大电压DC36VAC220V; 2、最大电流为0.4A.

-027线控制)

7-02

1、红线、绿线接正极,黑线接负极。

2、开关与红线接通,阀门打开,阀门全开到位后执行器内部自动断电。

3、开关与绿色接通,阀门关闭,阀门全关到位后执行器内部自动断电。

4、蓝线和灰线接阀门全开信号线。

5、黄线和白线接阀门全关信号线。

电压选配:DC5VDC12VDC24VAC/DC9-35V

不得超过电压工作

反馈带载能力:1、最大电压DC36VAC220V; 2、最大电流为0.4A.

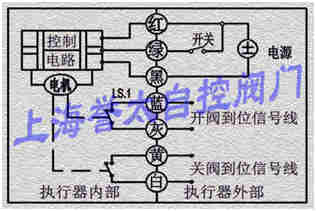

-037线控制)

7-03

1、红线、绿线接正极,与黑线接负极。

2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电

4、蓝线和灰线接阀门全开信号线。

5、黄线和白线接阀门全关信号线。

电压选配:电压选配:DC12VDC24VAC/DC9-35V

不得超过电压工作

wq911f

1、机械手动功能须断开电源使用。

2、左右小角度旋转手轮,并把手轮向上提(大概3mm),然后旋动手轮左右,直至阀到位。

3、指示窗中指针上的红线,指示S阀为关,指示O阀为开。

4、手动操作后须按下手轮,以便正常电功工作。



相关产品:法兰三通电动球阀
