QQ61F手动全焊接球阀 产品概述
QQ61F手动全焊接球阀采用无缝钢管整体焊接而成,没有传统球阀螺栓连接主副阀体结构,减少了外漏可能。采用碳纤维增强四氟乙烯密封阀座,带有自动补偿弹簧机构,确保长期使用的密封可靠性。球阀采用焊接,法兰,螺纹等连接方式。由于采用全焊接结构,可以加长阀杆,用于直埋地下使用,无需特殊维护,使用方便。可用于城市供暖,天然气输送等工况。
QQ61F手动全焊接球阀 产品特点
- 全焊接结构,减低外漏可能。
- 重量轻,安装方便。
- 可采用焊接,法兰,螺纹等连接方式。
- 加长阀杆球阀可以直埋地下,免维护。
- 阀座有弹簧补偿机构,密封可靠。
QQ61F手动全焊接球阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
QQ61F-16 |
1.6 |
2.4 |
1.76 |
增强聚四氟乙烯(PTFE)≤200℃ |
水,蒸汽,油品 |
QQ61F-25 |
2.5 |
3.75 |
2.75 |
||
QQ61F-40 |
4.0 |
6.0 |
4.4 |
||
QQ41F-16 |
1.6 |
2.4 |
1.76 |
||
QQ41F-25 |
2.5 |
3.75 |
2.75 |
||
QQ41F-40 |
4.0 |
6.0 |
4.4 |
||
QQ11F-16 |
1.6 |
2.4 |
1.76 |
||
QQ11F-25 |
2.5 |
3.75 |
2.75 |
||
QQ11F-40 |
4.0 |
6.0 |
4.4 |
||
球阀设计标准 |
GB/T12237-2007,GB/15185-1994,JB/T7745-1995,ISO7121-1986,API608-2002, BS1212-197,GB/T21385-2008,GB/T 26146-2010,BS5351-1986 |
||||
球阀法兰类型 |
GB/T9113-2010,JB/T79-1994,HG20592-2009, ANSI B16.5-2003,ASME B16.5-2009 |
||||
球阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
QQ61F手动全焊接球阀 零件材料
零件名称 |
零件材料 |
||
阀体 |
碳钢 |
不锈钢CF8(304) |
不锈钢CF8M(316) |
阀座 |
增强聚四氟乙烯(PTFE) |
增强聚四氟乙烯(PTFE) |
增强聚四氟乙烯(PTFE) |
球体 |
2Cr13 |
不锈钢CF8(304) |
不锈钢CF8M(316) |
弹簧垫圈 |
60Si2Mn |
60Si2Mn |
60Si2Mn |
阀杆 |
2Cr13 |
不锈钢304 |
不锈钢316 |
密封圈 |
FPM |
FPM |
FPM |
填料压盖 |
WCB |
CF8(304) |
CF8M(316) |
手柄 |
铸钢 |
铸钢 |
铸钢 |

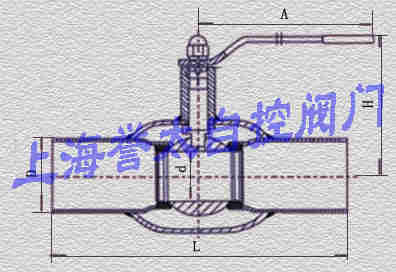

QQ61F手动全焊接球阀 外形尺寸
公称压力1.6MPa,2.5MPa,4.0MPa单位:mm
公称通径mm |
压力MPa |
L |
D.系列Ⅰ |
D.系列Ⅱ |
d |
H |
A |
DN15 |
4.0 |
230 |
21.3 |
22 |
10 |
93 |
120 |
DN20 |
4.0 |
230 |
26.9 |
25 |
15 |
97 |
120 |
DN25 |
4.0 |
230 |
33.7 |
32 |
20 |
103 |
150 |
DN32 |
4.0 |
260 |
42.4 |
38 |
25 |
109 |
150 |
DN40 |
4.0 |
260 |
48.3 |
45 |
32 |
119 |
190 |
DN50 |
4.0 |
300 |
60.3 |
57 |
38 |
125 |
190 |
DN65 |
2.5 |
300 |
76.1 |
73 |
50 |
183 |
275 |
DN80 |
2.5 |
300 |
88.9 |
89 |
65 |
196 |
275 |
DN100 |
2.5 |
325 |
114.3 |
108 |
80 |
219 |
275 |
DN125 |
2.5 |
325 |
139.7 |
133 |
100 |
242 |
514 |
DN150 |
2.5 |
350 |
168.3 |
159 |
125 |
248 |
540 |
DN200 |
2.5 |
400 |
219.1 |
219 |
150 |
275 |
745 |
订货须知:
球阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度
