Q81F卫生级快装式球阀 产品概述
Q81F卫生级快装式球阀流道经过精密抛光和除菌处理，采用了四氟密封，没有死角且容易清洗。采用不锈钢精制而成，流道内壁0.5um电子抛光，保持流体畅通无阻。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
Q81F卫生级快装式球阀 产品特点
- 流道抛光处理，无死角，易清洗。
- 快装式连接，方便维修，更换。
Q81F卫生级快装式球阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
Q81F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q81F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q81F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q81F-64 |
6.4 |
9.6 |
7.04 |
||
|
球阀设计标准 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球阀连接标准 |
ISO2852 |
||||
|
球阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q81F卫生级快装式球阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
WCB |
CF8（304） |
CF8M（316） |
|
阀座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球体 |
WCB |
CF8（304） |
CF8M（316） |
|
密封垫 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料压盖 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |

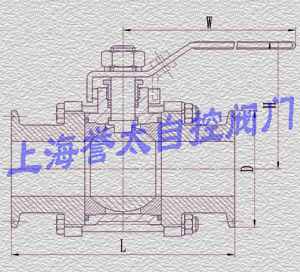

Q81F卫生级快装式球阀 外形尺寸
|
公称通径mm |
英寸(in) |
D（mm） |
L（mm） |
H（mm） |
W(mm) |
|
DN6 |
1/4' |
50.5 |
96 |
55 |
100 |
|
DN10 |
3/8' |
50.5 |
96 |
55 |
100 |
|
DN15 |
1/2' |
50.5 |
96 |
55 |
100 |
|
DN20 |
3/4' |
50.5 |
109 |
63.5 |
115 |
|
DN25 |
1' |
50.5 |
114 |
75 |
135 |
|
DN32 |
1(1/4)' |
50.5 |
130.5 |
90 |
170 |
|
DN40 |
1(1/2)' |
50.5 |
142 |
100 |
170 |
|
DN50 |
2' |
64 |
163 |
115 |
180 |
|
DN65 |
2(1/2)' |
77.5 |
197 |
125 |
250 |
|
DN80 |
3' |
91 |
230 |
135 |
250 |
|
DN100 |
4' |
119 |
243 |
160 |
330 |
订货须知：
球阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
