GU手动法兰高真空球阀 产品概述
GU手动法兰高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的阀门,广泛适用各类气体,液体等正、负压力管道系统。
GU手动法兰高真空球阀 产品特点
- 密封结构设计独特,漏率可达到<1×10-10Pa.M3/S。
- 结构紧凑,重量轻,外形简洁、美观。
- 该阀既能适用高真空,又能适用一定的正压力下 使用。
- 由于球阀全通径,又能达到超高真空要求,所以 也能适用于加速器真空系统。
GU手动法兰高真空球阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
GU-F(法兰连接) |
1.0*10-4~1.6*106 |
2.4 |
1.76 |
≤80℃ |
水,气体,液体 |
GU-G(螺纹连接) |
|||||
GU-K(快卸法兰) |
|||||
球阀设计标准 |
GB/T12237-2007,GB/15185-1994,JB/T7745-1995,GB/T21385-2008,GB/T 26146-2010,JB/T6446-2004 |
||||
球阀法兰标准 |
GB/T6070-2007,GB4982-85 |
||||
球阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009,JB/T6446-2004 |
||||
球阀泄漏率 |
≤1.3×10-3Pa.L/S. |
GU手动法兰高真空球阀 零件材料
零件名称 |
零件材料 |
||
阀体 |
WCB |
CF8(304) |
CF8M(316) |
阀座 |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
球体 |
WCB |
CF8(304) |
CF8M(316) |
密封垫 |
PTFE |
PTFE |
PTFE |
阀杆 |
2Cr13 |
304 |
316 |
填料 |
PTFE |
PTFE |
PTFE |
填料压盖 |
WCB |
CF8(304) |
CF8M(316) |
手柄 |
不锈钢 |
不锈钢 |
不锈钢 |

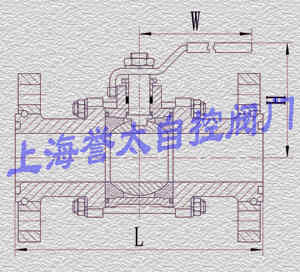

GU手动法兰高真空球阀 外形尺寸
公称通径 |
L |
H |
W |
DN10 |
84 |
52 |
105 |
DN16 |
84 |
64 |
130 |
DN25 |
114 |
83 |
165 |
DN32 |
140 |
89 |
165 |
DN40 |
160 |
100 |
165 |
DN50 |
170 |
125 |
190 |
DN63 |
195 |
150 |
190 |
DN80 |
220 |
161 |
250 |
DN100 |
280 |
180 |
250 |
订货须知:
球阀的参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度
