J941H法兰电动截止阀 产品概述
J941H法兰电动截止阀由电动执行器和法兰截止阀组成。电动执行器接收控制系统开关信号，带动截止阀阀杆和阀芯上下动作，完成开关控制过程。电动执行器为Z型多回转电动执行器，有户外型，整体型，调节型，防爆型，智能一体化型。执行器带有手动功能，停电时可以手动操作，有反馈信号给控制器，实时显示阀门的开关状态。截止阀开关过程中阀芯密封面磨损小，密封性好，可用于管道内介质的开关控制或调节控制。
J941H法兰电动截止阀 产品特点
- 电动控制，使用方便，带有反馈信号，可用于远程自动控制。
- 电动执行器带有手动功能，停电时可以手动操作。
- 截止阀密封性好，阀芯和阀座采用金属硬密封，可用于高温高压介质。
- 主要用于管道内介质的开关控制或调节控制。
J941H法兰电动截止阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
J941H-16C |
1.6 |
2.4 |
1.76 |
≤425℃ |
水，气体 |
|
J941H-25C |
2.5 |
3.75 |
2.75 |
||
|
J941H-40C |
4.0 |
6.0 |
4.4 |
||
|
J941H-64C |
6.4 |
9.6 |
7.04 |
||
|
J941H-100C |
10.0 |
15.0 |
11.0 |
||
|
J941W-16P |
1.6 |
2.4 |
1.76 |
≤275℃ |
工艺气，弱酸类 |
|
J941W-25P |
2.5 |
3.75 |
2.75 |
||
|
J941W-40P |
4.0 |
6.0 |
4.4 |
||
|
J941W-64P |
6.4 |
9.6 |
7.04 |
||
|
J941W-100P |
10.0 |
15.0 |
11.0 |
||
|
J941W-16R |
1.6 |
2.4 |
1.76 |
≤275℃ |
硝酸，尿素等 |
|
J941W-25R |
2.5 |
3.75 |
2.75 |
||
|
J941W-40R |
4.0 |
6.0 |
4.4 |
||
|
J941W-64R |
6.4 |
9.6 |
7.04 |
||
|
J941W-100R |
10.0 |
15.0 |
11.0 |
||
|
截止阀设计标准 |
GB/T12235-2007,JBT 53174-1999,GB/T12233-2006 |
||||
|
截止阀检验标准 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
截止阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009 |
||||
|
电动执行器 |
JB/T8528-1997,JB/T8529-1997,GB3836.1-2000，GB3836.2-2000 |
||||
J941H法兰电动截止阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
WCB |
不锈钢CF8，CF3 |
不锈钢CF8M，CF3M |
|
阀芯 |
2Cr13 |
不锈钢304,304L |
不锈钢316,316L |
|
阀座 |
2Cr13 |
不锈钢304,304L |
不锈钢316,316L |
|
阀杆 |
2Cr13 |
不锈钢304,304L |
不锈钢316,316L |
|
垫片 |
XB450 |
金属缠绕垫，聚四氟乙烯 |
金属缠绕垫，聚四氟乙烯 |
|
填料 |
柔性石墨 |
柔性石墨，聚四氟乙烯 |
柔性石墨，聚四氟乙烯 |
|
螺栓 |
35CrMoA |
1Gr18NI9,1Cr17ni2 |
1Gr18NI9,1Cr17ni2 |
|
螺母 |
35,35CrMoA |
2Cr13 |
2Cr13 |
|
电动执行器 |
部件 |
||

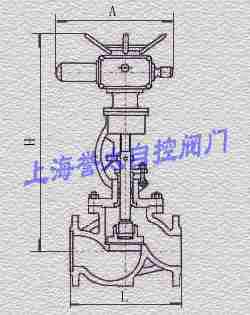

J941H法兰电动截止阀 外形尺寸
PN16.PN25，单位：mm
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
H |
650 |
650 |
800 |
835 |
880 |
997 |
1122 |
1276 |
1390 |
1580 |
1640 |
|
A |
516 |
516 |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
860 |
PN40，单位：mm
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
650 |
650 |
800 |
835 |
880 |
997 |
1122 |
1276 |
1470 |
1960 |
|
A |
516 |
516 |
680 |
680 |
680 |
680 |
680 |
680 |
720 |
890 |
PN64，PN100单位：mm
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
300 |
340 |
380 |
430 |
500 |
550 |
|
H |
680 |
730 |
796 |
846 |
943 |
1058 |
|
A |
680 |
680 |
680 |
680 |
720 |
720 |
订货须知：
截止阀参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6法兰标准,7电源电压,8控制方式:调节型或开关型9是否防爆
