J41F46法兰衬氟截止阀 产品概述
J41F46法兰衬氟截止阀主要用于强腐蚀性介质，任何有机溶剂或试剂，稀或浓无机酸，碱，酮，芳烃，氯化烃等。阀体内衬F46聚全氟乙丙烯，F4聚四氟乙烯，F3聚三氟乙烯，PO聚烯烃，PFA可溶性聚四氟乙烯等材料，阀芯和阀杆也包裹同样材料。填料采用聚四氟乙烯，适用于氯碱化工行业。F46聚全氟乙丙烯具有优良的耐热性、低磨擦性、不粘性和润滑性、耐化学腐蚀、热稳定性和电绝缘性，加上可熔融加工，所以应用范围广泛、制作方便。
J41F46法兰衬氟截止阀 产品特点
- 阀体内，阀杆，阀芯都衬有F46聚全氟乙丙烯等防腐材料。
- 适用于氯碱化工行业。
- 可采用多种衬里材料，如F46，F4。
- 填料采用聚四氟乙烯，耐腐蚀。
J41F46法兰衬氟截止阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
J41F46-10C |
1.0 |
1.5 |
1.1 |
≤150℃ |
酸，碱 |
|
J41F46-16C |
1.6 |
2.4 |
1.76 |
||
|
J41F46-25C |
2.5 |
3.75 |
2.75 |
||
|
J41F46-150LB |
150LB |
3.1 |
2.2 |
||
|
J41F46-10K |
10K |
2.4 |
1.5 |
||
|
截止阀设计标准 |
GB/T12235-2007，HG/T3704-2003 ，HG/T3215-1986 |
||||
|
截止阀检验标准 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
截止阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009 |
||||
J41F46法兰衬氟截止阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
WCB |
不锈钢CF8，CF8M |
不锈钢CF8M，CF3M |
|
阀芯 |
2Cr13 |
不锈钢304，304L |
不锈钢316,316L |
|
阀杆 |
2Cr13 |
不锈钢304,304L |
不锈钢316,316L |
|
衬里 |
F46，F4，PFA，F3，PO |
||
|
填料 |
聚四氟乙烯 |
聚四氟乙烯 |
聚四氟乙烯 |
|
螺栓 |
35CrMoA |
1Cr17ni2 |
1Cr17ni2 |
|
螺母 |
35 |
不锈钢304 |
不锈钢304 |
|
手轮 |
A3 |
||

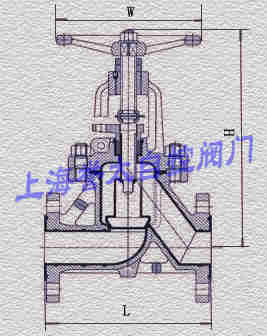

J41F46法兰衬氟截止阀 外形尺寸
PN10，PN16，PN25，单位：mm
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
|
H |
235 |
240 |
245 |
255 |
285 |
295 |
350 |
395 |
450 |
525 |
605 |
645 |
685 |
710 |
|
W |
100 |
100 |
120 |
140 |
140 |
160 |
180 |
240 |
240 |
280 |
320 |
360 |
400 |
400 |
订货须知：
截止阀参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6法兰标准
